德国NIVUS便携式多普勒超声波流量计PCM F

满管流量测量并适用于各种严酷环境。

张文婧 QQ：2850590596   手机：18518171575 电话：010-64717020-113 传真：010-84786709-666 邮件：sales1@handelsen.cn

 1、 多普勒流量计的测量原理

超声波多普勒流量计为速度-面积法流量计。测量流量Q需要测量两个因素：平均流速和过流面积。采用以下通用计算公式：

Q = v(平均)• A

1.1 流速的测量 (v)

NIVUS多普勒流量计基于多普勒效应，根据反射频率的变化得到过流断面中某个颗粒或气泡的流速；再通过变送器中预设的流态分布曲线，拟合得到断面的平均流速。OCM F 多普勒流量计采用全双向超声波速度传感器，液位测量可以通过集成传感器的静压液位计或使用外部传感器进行，根据变送器的类型，可以使用不同的电压供电。

1.2 过流面积A的测量

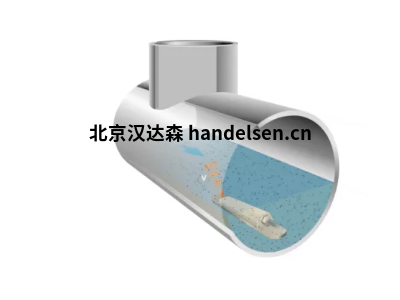

NIVUS管式（插入式）超声波多普勒传感器仅用于满管的流量测量。只需要设定过流断面的尺寸，就可以确认过流面积（A）。

2、 应用领域

NIVUS管式（插入式）超声波多普勒传感器是一款可靠的流量计，用于连续测量和控制100%满管的管道和渠道的轻微至严重污染介质的流量。

应用领域包括：

✔ 污水处理厂；

✔ 雨水调蓄池等的永久性测量；

✔ 直接排放控制、外来水的调查或泄漏检测；

✔ 工业废水管网的流量测量；

✔ 工业系统的流量测量；

✔ 灌溉系统的流量测量；

✔ 冷却系统的进口和出口流量测量；

✔ 水或循环水处理系统的应用；

✔ 水电和热电厂的应用；

✔ 渠道和地下管网的流量测量；

✔ 英国MCERTS认证系统的应用；

✔ 其他更多应用。

3、优点

☑ 具有技术成熟、价格便宜等优点；

☑ 可以直接检测和评估流速；

☑ 可以请求并直接指示模拟和数字输入和输出的状态。多种仿真选项可实现最佳调试和最佳系统诊断；

☑ 在尺寸小于DN800mm的情况下，流量测量误差可以控制在15%左右；

☑ 整机设计寿命6年，可以提供1年质保+5年维护保养。

4、缺点

☒ 无法感知测量颗粒或气泡的具体位置；

☒ 需要定期校正变送器中预设的流态分布曲线；

☒ 信号穿透深度通常0.5米左右；

☒ 仅用于满管的流量测量。

5、安装方式

采用插入式安装，适用于各种管道材质。

 6、型号示例：

NIVUS便携式多普勒超声波流量计NFM750Zxin

NIVUS便携式多普勒超声波流量计Flow 750

NIVUS便携式多普勒超声波流量计OCMF

NIVUS便携式多普勒超声波流量计NFP

NIVUS便携式多普勒超声波流量计PCM F

NIVUS便携式多普勒超声波流量计PCM4
