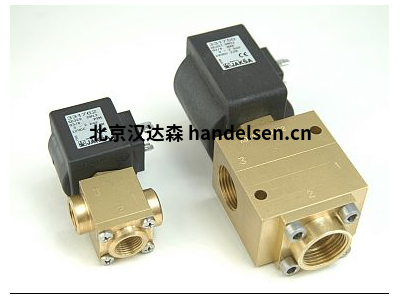

JAKSA雅克沙电磁阀 型号 TM30 DL1 339025

高艳春 QQ：2850590591   手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn

JAKSA公司是 全球的首席阀生产企业。因为本公司的产品质量良好和可靠，以及符合国际标准，所以已经获得了ISO 9001核准。

JAKŠA电磁阀 符合EN、CENELEC和SIST标准， 以及欧盟的要求 (EMC, LVD) 。

ISO 9001为优质系统管理，

EN 50014、EN 50028和EN 50019为防爆式的线圈

EU要 求的89/336/EEC规程为所有的电磁组件

UL认 可成分为TM25、TM30 和TM35线圈

JAKŠA公司目 前生产和销售2000多种电 磁阀。JAKŠA电磁阀 与最新技术研究成果齐步前进，并在各种工业领域中可以用来控制中性和侵蚀性气和液体。我们的电磁阀种类很多，符合压力的范围是从真空到250 bar，尺寸 从最小(1/8”)到最大(2”)。除了 标准品种以外，我们还提供特殊电磁阀(如防爆 式电磁阀) 。

组成材料

JAKŠA公司（雅克沙）根据该控制的液体类型，并选择电磁阀生产的材料。

阀体

黄铜 (Ms) 、青钢、热塑性塑料(聚酰胺-PA、聚丙烯-PP) 、无锈钢、镍黄铜或镍青钢。

盘封─隔膜

是根据机械、热量与化学要求选择的。中性化学液体至90度以下的标准材料是腈基丁二烯橡胶(NBR) 。在90度以上应该用三元乙丙橡胶(EPDM)、(FPM) 、聚四氟乙烯(PTFE)。在某种情况下，如高度与多数的开关，也会用无锈钢。

某些盘封材料的特征：

NBR腈基丁二烯橡胶

机械的高级阻力

防润滑油

流量的紧关闭

温度变化幅度：自0下20 度（0下40 度）至0上90度

液体：水、汽油、矿物油 、空气、氩、沼气、甲烷、丙烷、丁烷

EPDM

碱液与酸浓度的阻力

非防油

流量的紧关闭

温度变化幅度：自0下20 度至0上130度

液体：热水、湿蒸汽、臭气、普通酒精、甲醇、酸于碱液

FPM

优质化学阻力

没有腈基丁二烯橡胶（NBR）和三元乙丙橡胶（EPDM）的机械阻力

流量的紧关闭

温度变化幅度：自0下40 度至0上200度

液体：热涂油气，酸，碱液和其他不允许利用腈基丁二烯橡胶（NBR）和三元乙丙橡胶（EPDM）的液体

PTFE 聚四氟乙烯

对所有的化学物体有高的阻力

无弹性的，阀座会出现微小的漏出

温度变化幅度：自0下200度至0上250度

液体：不同化学物体、制冷剂、氨、干蒸汽

电子特征

所有的JAKŠA公司电磁阀设计来连续工作 (有效剂量ED 100%)，是否不如此电磁阀会有专门记号。

导线绝缘：F (155°C度) 或者 H (180度或者 200°C度)

电压范围：交流电(AC) ±10%与直流电(DC) ±5%

规定能量消耗的测量表示瓦特(W) 并等于：

直流电的电压与电流乘积

交流电的电压、电流与0.6的乘积

热量条件

给与电磁阀长期电压，线圈的温度要提高。环境和液体的温度同样会引起温度提高。极端条件下超高温使线圈绝缘的故障，从而电磁阀不再有用。我们公司还提供防极高温度的电磁阀。

IP(性能指标)保护

JAKŠA公司生产多型电磁阀的电磁圈。标准电磁圈之外我们还研究与提供防爆炸、防水的类型，结果可以防止各类环境的影响。

标准电磁阀装入特种热塑树脂内，防湿、防止线圈的机械损伤。

防爆炸的电磁阀装入环氧树脂内。基本上电磁阀具有IP00保护(性能指标), 而正确安装的连接头也有IP65保护。TM24的电磁铁线圈具有IP67保护。

压力定额

最大工作压力微分 指电磁阀进口与出口的最大压力差，应该还保持良好的电磁阀运转。表格里定值于环境与电磁圈的22度(公差 ±10%)。

最小工作压力微分 指电磁阀进口与出口的最小压力差，应该持续地打开电磁阀。如果压力差不足，起动时电磁阀就不会打开。

最大静压差 指阀体与内部成分没有机械损伤并可忍受最高液压。

总隔离电磁阀

技术数据：

内部零件：不与流体接触

密封件：NBR，EPDM，FPM

流体：腐蚀性

流体温度：-10°C至+ 75°C

环境温度：最高+ 55°C

粘度：最大21 mm2 / s

响应时间：10-20毫秒

电压：230、115、48、24 V AC; 24，12伏直流电

占空比：连续（ED100％）

循环速率：10-100个循环/分钟

电气保护：IP65（带有符合ISO 6952 / ISO 4400的插头）

长期在潮湿环境下使用需要使用密封套件

Jaksa        TM25        DL4PA       339099

Jaksa        TM30        DL6  339004

Jaksa        TM35        DL6  339042

Jaksa        TM30        DL11         339025

Jaksa        TM35        DL11         339026

Jaksa        TM35        D249         312710

Jaksa        TM35        DL10         339830

Jaksa        TM35        DL10         339820

Jaksa        TM35        DL18         339781

Jaksa        TM25        DL2T         339104

Jaksa        TM35        DL4T         339091

Jaksa        DLC3         300507

Jaksa        DLC6         300506

Jaksa        XDLC6      300503

Jaksa        TM35        DL6NO     339688

Jaksa        TM35        DL11NO   339695

Jaksa        TM35        DL18NO   339810

Jaksa        DL10R      339850

装置介绍

安装JAKŠA公司电磁阀时，可以选择水平或竖直的位置。我们促进立式电磁圈的位置，这样最容易避免控制部分里的沉积物与它引起的故障运转。安装之前我们特别促进管道的净化，因此会减小流体的沉积物。我们建议控制(伺服)电磁阀前面要安装沉积物的过滤器。AC(交流电)的电磁圈插进电路的时候，要特别注意提前适当地安装它，要不然电磁圈会烧坏。在很潮湿的环境里要专用保护电磁圈密封或者安装TM35k式电磁圈。

JAKSA雅克沙电磁阀    型号   TM30 DL1 339025
