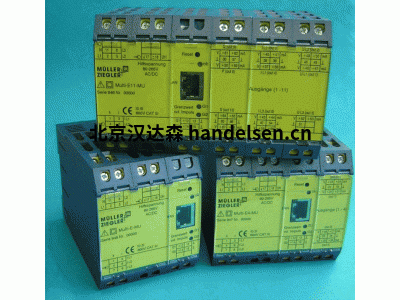

德国 Muller+Ziegler 测量传感器 TM-MU
主要产品包括
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Muller+Ziegler 变送器
Muller+Ziegler 测量传感器
Muller+Ziegler 能量计
Muller+Ziegler 数字面板仪表
Muller+Ziegler 模拟面板仪表
Muller+Ziegler 用于DIN导轨安装的测量仪器
Muller+Ziegler 通用测量设备
Muller+Ziegler 电流互感器
Muller+Ziegler 便携式检测设备
Muller+Ziegler 继电器
Müller+Ziegler 电能表
Muller+Ziegler 计数器
Muller+Ziegler 变压器
常用型号
Muller+Ziegler IW-MU
Muller+Ziegler DIW-MU
Muller+Ziegler UW-MU
Muller+Ziegler LEFF-MU
Muller+Ziegler UEFF-MU
Muller+Ziegler PZ-MU
Muller+Ziegler PZB-MU
Muller+Ziegler PNZB-MU
Muller+Ziegler PDB-MU
Muller+Ziegler PDRB-MU
Muller+Ziegler PGS-MU
Muller+Ziegler MFPW-MU
Muller+Ziegler MFPZ-MU
Muller+Ziegler MFPNZ-MU
Muller+Ziegler MFPD-MU
Muller+Ziegler MFPDR-MU
Muller+Ziegler IGT-MU
Muller+Ziegler UGT-MU
Muller+Ziegler NGT-MU
Muller+Ziegler PT-MU
Muller+Ziegler TH-MU
Muller+Ziegler TM-MU
Muller+Ziegler W-MU
Muller+Ziegler DMS-MU
Muller+Ziegler SUM-MU
Muller+Ziegler GWM
Muller+Ziegler DSM96
Muller+Ziegler DSM9624
Muller+Ziegler DMA96
Muller+Ziegler RSW 14
Muller+Ziegler RSW 21
Muller+Ziegler SW 2010
产品参数
产品参数
传输性能精度+/- 0.5％（功率因数+/- 0.5％的范围大于视在功率的25％
S = U x Inom x 1.732，表观功率<25％，精度为
+/- 1％，低于视在功率的10％，未测量功率因数）
电流影响<0.5％，额定电流为0.15倍至2倍
频率范围内的频率影响<0.3％
相角影响<0.5％+/- 90°
温度范围-15°C至+20°C至+30°C至+55°C
温度影响<0.2％在10 K
辅助电压影响否
负荷影响否
外部磁场影响无（至400 A / m）
输入到辅助电压之间的测试电压为5.2 kV，
输入和接口之间为5.2 kV，
极限值或脉冲输出与接口之间为2 kV
辅助电压宽范围电源部件10-30 V AC + DC，3 VA或60-265 V AC + DC，3 VA（请在订货时指定）
尺寸外壳E，宽67.5毫米，A页1
重量500克
安装紧固35 mm高帽导轨上的卡扣式紧固。符合DIN EN 60715
电气连接螺钉式接线端子，4mm²
校准测量传感器已在工厂进行校准。校准应在制造商的制造商处重复进行
每两年种植一次。
配置如果已知所需数据，则在出厂时已配置测量传感器。
任何时候都可以重新配置。这将需要相关的软件（附件）和PC。
测量传感器和PC必须使用LAN电缆（附件）相互连接。
辅助电压必须连接到测量传感器。各种配置选项
输入的内容由程序控制。 CD上提供了用于配置的软件（附件）
测量传感器
交流电
（正弦）直接连接
高达50 A，60 A，100 A或150 A
类型：
w
应用
测量传感器DIw-MU用于将正弦交流电直接转换为外加直流电
电流或直流电压信号。
功能
待测交流电传输到电流互感器-用于电流隔离和转换-
通过通孔并从那里到下游整流电路。 在那里产生的直流电压被放大并转换
变成外加直流电或外加直流电压。 输出无负载和短路。 仅针对“活零”，
需要一个辅助电压。
输入变量正弦交流电
额定值输入
0- 50 A 0-60 A 0-100 A 0-150 A
0-10 A 0-12 A 0-20 A 0-30 A通过一次导体5次
0-12.5 A 0-15 A 0-25 A 0-37.5 A通过一次导体4次
0-25 A 0-30 A 0-50 A 0-75 A穿过一次导体两次
0-50 A 0-60 A 0-100 A 0-150 A穿过一次导体
额定频率50 Hz，60 Hz或400 Hz
永久性2倍过载
高浪涌负载20倍，1 s
输出输出变量单输出
额定值0-20 mA / 500Ω负载或
0-10 V /最大负载10 mA
选件•“零电” 4-20 mA / 500Ω负载
（需要辅助电压）
传输行为准确度±0.5％在额定值的5-100％时
10 Hz频率变化时的频率影响<0.05％
温度范围-15°C至+20°C至+30°C至+55°C
温度影响<0.1％在10 K
辅助电压影响否
负荷影响否
外部磁场影响无（400 A / m）
残留纹波<30 mVss
响应时间<400毫秒
最大开路电压24伏
最大电流限制过载时两倍
输入，输出，辅助电压之间的测试电压4 kV
辅助电压230 V AC±20％，45-65 Hz，2.5 VA
（仅适用于“零电”）选项•110 V AC±20％，45-65 Hz，2.5 VA
•24 V DC-15％至+ 25％，2 W
•6-30 V AC + DC，2 VA
•36-265 V AC + DC，2 VA
尺寸外壳外壳A，（宽22.5毫米）A1页
通孔8.5 mm在50 A和60 A
15 mm在...上100 A和150 A
重量190克
安装紧固35 mm高帽导轨上的卡扣式紧固。符合DIN EN 60715
电气连接螺钉端子最大4平方毫米
