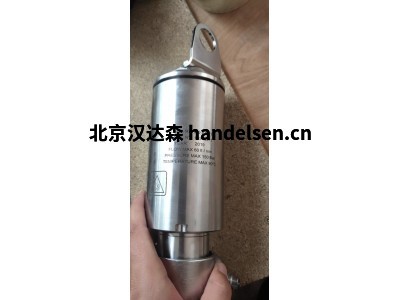

德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
| 刘流 QQ：2850590589 手机：18518172469 电话：010-64717020-112 传真：010-84786709-666 邮件：sales21@handelsen.cn |
 |
 |
HEINRICHS Messtechnik自1911年以来 - 100年的经验。
该公司的历史始于1911年机械变流量计的设计。1913年公司从杜塞尔多夫迁至科隆。当时主要是科隆周围的化学和石化工业公司。该地区仍然是欧洲最大的化学和再加工厂之一。
在20世纪60年代早期，该公司已经开始生产全金属可变面积流量计，以满足日益增长的化学工业标准。那时，可变面积流量计的开发，例如气动和电输出信号的推动已经向前推进。一旦电子设备征服了测量技术，产品组合就得到了扩展。作为欧洲最早的制造商之一，HEINRICHS Messtechnik从20世纪60年代后期开始批量生产磁感应式流量计，并且能够在测量精度和长期稳定性方面设定基准。
HEINRICHS
在20世纪80年代中期，HEINRICHS - 作为欧洲的第一家公司 - 根据科里奥利原理开发了质量流量计，并在接下来的几年中不断扩展其科里奥利产品系列。他们开发了例如由钛，哈氏合金或钽制成的仪器，这些仪器在化学和石化工业中成为参考。通过不同贸易交接批准的证书强调了这一点，这保证了仪器交付给客户时公认标准的准确性.20世纪90年代微处理器技术的适应导致了现代通信技术，如HART，Profibus和MODBUS。通过现场总线基金会协议，现在为其客户提供所有相关的通信技术。
HEINRICHS Messtechnik为化工/石化行业，石油和天然气行业，能源和工厂工程的客户提供能力，灵活性和量身定制的解决方案，例如特殊材料，高温和高压版本。此外，像SIL这样的现代安全标准将被整合到变送器和仪器的新开发中。
自2008年以来，HEINRICHS Messtechnik已成功融入KOBOLD集团。KOBOLD集团在全球拥有30多家自己的子公司，销售和服务办事处，从而保证与当地联系人建立近乎完整的销售网络。活动的核心部分是购买采购部门负责采购该公司海因里希采购原则的所有采购材料和服务，条件最佳，风险最小
HEINRICHS
· 国际采购的可能性将在HEINRICHS Messtechnik的要求下使用将有利于HEINRICHS的供应商培养友谊并尊重他们作为合作伙伴
· 每个业务流程都将对供应商保密，他们也会对供应商保密
· 客观性和廉洁是他们业务的基础
· 从HEINRICHS的供应商，他们期望高质量，质量证书，积极合作和创新共同满足我们的要求，国际战略
· 对于HEINRICHS产品的需求和关税，最后但并非最不重要的是他们的客户，根据证书3.1至EN 10204：2004，一些供应商还需要Lloyd的注册证书以及大多数具有不同特定要求的材料需求证书
德国Heinrichs 感应器的类型TM UMC3发送器的安装方式
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
质量流量
类型：HPC
科里奥利质量流量计“ HPC”
对振动不敏感
高精度±0.1％of 兆瓦
温度高达180°C
耐压高达600 bar
测量范围Qmax 20/50/160 kg / h
可变装配概念
更多...
类型：TME
科里奥利质量流量计“ EConOMY LINE”
对振动不敏感
良好的性价比
集成加热
过程温度：最高+ 180°C
测量精度：0.15％
更多...
类型：TMU
科里奥利质量流量计“ CLASSIC LINE”
测量范围高达2,200吨/小时
不锈钢表壳1.4301 / 304L
测量精度：0.1％
集成加热
更多...
类型：TM
科里奥利质量流量计“ UNIVERSAL LINE”
带有可移动盖的传感器外壳
集成加热
高压版本高达900 bar
提供多种特殊材料
更多...
类型：TMR
科里奥利质量流量计“ SLIM LINE”
更换机械式体积计
无需调整管道
集成密度测量
工艺温度高达260°C
更多...
类型：TMU高流量
科里奥利质量流量计-高流量
高流量范围可达2,200吨/小时
连接尺寸最大为DN 400/32“
耐压达40 bar
加热系统
更多...
类型：TM高压氢气
科里奥利质量流量计，用于高压应用
特殊高压构造
耐压高达1000 bar的过程压力
特殊的不锈钢外壳结构
可变变送器概念
更多...
类型：TMS-CNG
科里奥利质量流量计
压力范围高达500 bar
三种尺寸的传感器-DN10 / DN15 / DN25
CNG的测量范围高达500 kg / min
多种工艺连接选择
更多...
类型：TM高压液体
科里奥利质量流量计的高压应用
特殊高压构造
耐压高达1000 bar的过程压力
特殊的不锈钢外壳结构
可变变送器概念
更多...
类型：UMC 3
发射器
微处理器控制的变送器
无需前置放大器即可单独安装变送器
集成的操作和配置单元
液晶显示
更多...
类型：联电4
发射器
隔爆外壳Ex
信号输出本安或非本安
集成的操作和配置单元
液晶显示
更多...
型式
定制订单
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
类型：HPC
科里奥利质量流量计“ HPC”
0％
科里奥利
质量流量计
“ HPC”
创新且高度精确的
网络传单
内联版本
直接安装在管道中
壁挂式
附壁挂支架
桌子安装
下方测量管的布置
桌子安装
顶部的测量管布置
应用领域
液体和气体的测量。应用领域：化学，石化，石油和天然气，食品，制药。
可靠度
带有2管科里奥利（Coriolis）概念的坚固外壳，
配有4个传感器线圈，可实现极高的分辨率。
特殊性
可能的测量范围很小
测量精度高
对振动不敏感
可变的外壳和组装概念
可与各种发射器组合
技术指标
测量偏差：
液体： MW的±0.1％±NP
气体：满量程的±0.5％分子量±NP
用料
测量管：不锈钢1.4571（316 TI）
流量箱：不锈钢1.4404（316L）
外壳盖：铝，不锈钢
环境温度： -20°C至+ 60°C
处理温度： -40°C至+ 180°C
流程连接：
G1 / 2 IG，?NPT（F），
陀螺仪6/8/10毫米，p
世伟洛克6/10/12毫米
测量范围：
HPC-S01 0-20 kg / h（标称）
HPC-S02 0-50 kg / h（标称）
HPC-S03 0-160千克/小时（标称）
公称压力：
PN100 / PN 320 / PN 400
防爆认证：
ATEX 19ATEX2096X BV / IECEx CML 19.0025X标准
II 1 G / II 1 D
Ex ia II C T4 Ga / Ex ia III C T135°C达
Tamb。：-40 ..至+ 60°C
高温
II 1 G / II 1 D / II 2 D
Ex ia II C T4..T2 Ga / Ex ia IIIC T135°C Da / Ex ia IIIC T190°C / T240°C Db
Tamb：-40至+ 60°C
电子评估：变送器UMC 3 / UMC 4
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
类型：TME
科里奥利质量流量计“ EConOMY LINE”
质量流量计
网页传单
应用领域
测量液体和气体，粘性和腐蚀性介质。
应用领域：化学，石化，石油和天然气，食品，制药。
计量和装载系统，也用于贸易交接
可靠度
特别坚固的传感器外壳由铸铁制成，对外部振动和管道力不敏感
特殊性
同时测量质量流量，密度，温度和体积流量。
使用蒸汽或液体进行极其廉价的加热
技术指标
感应器
过程连接：EN 1092，ASME B16.5，DIN2512
公称压力：PN40，ASME Cl150 / 300
工艺温度：-40°C至+ 180°C
环境温度
变送器安装：-40°C至+ 60°C / + 80°C
单独的变送器：-40°C至+ 100°C
防护等级：IP 65（EN60529）
用料
湿部件：1.4404（316 L）/ 1.4571（316 Ti）
外壳：铸铁（GGG 40.3）
CE标志：压力设备指令2014/68 / EU
测量范围60 kg / h至60,000 kg / h
变送器UMC3
安装类型：组装或分开
电源：19-36 VDC，24 VAC +/- 20％，90-265 VAC
输出：电隔离
模拟量：2 x 0 / 4-20 mA
二进制1：有效，浮动24 V =，最大值 200毫安
通过光耦合器无源，Ui = 30 V，Ii = 200mA，Pi = 3 W
频率：1 kHz
二进制2：无源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
状态：无源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
二进制输入：重置仪表读数
环境温度：-20°C至+ 60°C / + 80°C
防护等级：IP 68（EN60529）
测量误差
液体：测量值的±0.15％/±0.05％±NP稳定性
气体：读数的±0.5％±NP稳定性
密度（液体）：±0.005 g /cm3/±0.003 g /cm3
体积：读数的±0.2％±NP稳定性
证书和批准
防爆（传感器）本质安全的传感器电路
DMT 01 ATEX E 149 X
II 1 / 2G EEx ia IIC T6？T2
（允许在测量管中使用0区）
CE标志：压力设备指令2014/68 / EU
防爆（转换器）BVS 05 ATEX E 021 X
增加安全性EEx e（连接）：II（1）2G EEx de [ia] IIC / IIB T6-T3
隔爆外壳EEx d（连接）：II（1）2G EEx d [ia] IIC / IIB T6-T3
信号输出/-输入：本质安全或非本质安全
NEPSI批准证书编号 GYJ06477
CE标志：Ex / directive 2014/34 / EU
EMC 指令89/336 / EWG
材料
证书3.1、3.2，符合DIN EN10204：2004，并获
1152/5000
KDS-K-H-PO-0-E1-0-0000
处理数据：
中号-N2
流动方向从下到上
显示范围0.5-5Nm3/ h
工艺温度32°C
密度1.25 kg /m3
粘度0.0166 mPa s
过程压力p e 6.9 bar
压力损失12 mbar
阀门数据：
KD型KDS
小型可变面积流量计
全金属设计
湿部件：1.4404 / 1.4571
过程连接：?“ NPT（f）
短款（K）
水平连接
连接适配器，不带
空气测量范围：180-1800 Nl / h
PTFE密封
阀上方
安装长度90毫米
显示部分：
电气输出KEI 1（NJ 1.5-6.5 N）
接近开关感应
Pepperl + Fuchs
NJ1.5-6.5-N
NAMUR开瓶器
环境温度：-25 ... 100°C
符合标准：DIN EN 60947-5-6（NAMUR）
EN 60079-0
EN 60079-11
EMC符合：EN 60947-5-2
EC型式检验证书/防爆标志：
PTB 00 ATEX 2048 X
II 2G ExiaIIC T6至T1 Gb
II 2D Exib IIIC T135°C Db
需要隔离开关放大器
秤类型MB秤（中），II
II 2GD c IIC（BVS 03 ATEX H-B 113）
切换点1 [MB] 1M3/ H OPENING FALLING
测量精度的3％最终价值
说明文件：
使用说明书语言德文
数量（每件）1
TSK-S345BH2R5V0-0-S56-0-H
使用以下配置：
型号代码TSK-S345BH2R5V0-0-S56-0-H
处理数据：
中期乳液
水平安装位置
流动方向从右到左
显示范围500-3,334 l / min
密度1,000千克/立方米
工艺温度20°C
粘度1 mPa s
工艺压力p e 16 bar
阀门数据：
法兰DN150 PN16的过程连接形式B1 EN1092-1
标准测量范围TSK水：30-200m3/ h
温度等级T5：中温最高100°C
阀环材料不锈钢
不锈钢皮瓣
材料扭力弹簧不锈钢
密封材料Viton
磁性封装材料PVDF
阀门耐压16 bar
总长64毫米
显示部分：
显示部件版本标准显示部件
电气输出ES-HART
符合HART?协议的ES型变送器
批准文号：DMT 00 ATEX E 075
标记：II 2G Ex ia IIC T6 Gb
2线版本，内部计数器
电源/信号电路4-20 mA
电压Ui：14-30 V DC
电流Ii：150 mA
功率Pi：1 W.
秤类型MB秤（中）
测量精度（本地）+/- 2.5％of满量程值
测量精度（模拟）+/-的2.7％满量程值
原产国：德国
全金属流量计
型号代码：BGN-S25-309BM0G0-0-S56-X-H
编号。 ：70012084
类型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
测量原理：浮子
安装条件
安装位置：垂直
流动方向：从下到上
特征值
测量偏差（本地）：最终值的+/- 2.0％
测量偏差（模拟）：最终值的+/- 2.5％
工艺条件
显示范围[Nm3/ h]：5-30
介质：氮气
密度[kg /m3]：1.25
粘度[mPa·s]：0.0166
处理温度[°C]：25
过程压力[巴巴]：1.2
结构构造
材质：1.4571 / 1.4404
材质法兰：1.4571 / 1.4404
浮动材质：1.4571 / 1.4404
物料测量环：1.4571 / 1.4404
测量环：22 mm-包括间隔环
符合参考号：BG-2090
阀门耐压：40 bar
过程连接：DN25 PN40形式B1 DIN EN 1092-1
安装长度[mm]：250
附加设备：
-电气变送器，由Heinrichs Messtechnik制造
带有HART?协议的ES-EX型
DMT 00 ATEX E 075 / II2G Ex ia IIC T6
2线版本，内部计数器
电源24 VDC，负载450欧姆
输出：
模拟量（Ex ia）：4-20 mA，流量“ 0” = 4 mA
-用于1.4571 / 1.4404的浮子的气体阻尼
-封面：黑色
-M20x1.5电缆密封套
-标记号：：请指定
原产国：德国
说明文件：
操作你维护说明（纸质表格）
1路/设备德语或英语-免费
任何其他文件均应要求收费
****************************************************** *************
全金属流量计
型号代码：BGN-S25-309BM0G0-0-S56-X-H
货品编号：70012084
类型：BGN-120-25 / 40B1-1000-ES-EX-G-DISTANZRING
功能
测量原理：浮子
运行条件
安装位置：垂直
流动方向：从下到上
性能特点
实测误差（本地）：满量程的+/- 2.0％
实测误差（模拟）：满量程的+/- 2.2％
工艺条件
范围[Nm3/ h]：5-30
液氮
密度[kg /Nm3]：1.25
粘度[mPa·s]：0.0166
处理温度[°C]：25
工艺压力[pe bar]：1.2
机械构造
材质：SS 1.4571 / 1.4404
材料法兰：SS 1.4571 / 1.4404
材料浮球：SS 1.4571 / 1.4404
测料环：SS 1.4571 / 1.4404
浮点型：KU
测量环：22毫米i。 D．
附有距离环。
到图纸号：BG-2090
公称压力：40巴
过程连接：DN25 PN40-EN1092-1
法兰面：表格B1
总长[mm]：250
附件：
-选民。变送器，Heinrichs Messtechnik制造
带HART?的ES-EX型-通讯
DMT 00 ATEX E 075 / II2G Eex ia IIC T6
2线制，内部累加器
电源电压24V DC，负载450欧姆
输出：
模拟量（Eex ia）：4-20 mA，流量“ 0” = 4 mA
-带用于浮子的气体阻尼装置-SS 1.4571 / 1.4404
-TAG- no。：请注明
原产国：德国
全金属流量计
型号代码：BGN-S25-309BM0G0-0-S56-X-H
编号。 ：70012084
类型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
测量原理：浮子
安装条件
安装位置：垂直
流动方向：从下到上
特征值
测量偏差（本地）：最终值的+/- 2.0％
测量偏差（模拟）：最终值的+/- 2.5％
工艺条件
显示范围[Nm3/ h]：5-30
介质：氮气
密度[kg /m3]：1.25
粘度[mPa·s]：0.0166
处理温度[°C]：25
过程压力[巴巴]：1.2
结构构造
材质：1.4571 / 1.4404
材质法兰：1.4571 / 1.4404
浮动材质：1.4571 / 1.4404
物料测量环：1.4571 / 1.4404
测量环：22 mm-包括间隔环
符合参考号：BG-2090
阀门耐压：40 bar
过程连接：DN25 PN40形式B1 DIN EN 1092-1
安装长度[mm]：250
附加设备：
-电气变送器，由Heinrichs Messtechnik制造
带有HART?协议的ES-EX型
DMT 00 ATEX E 075 / II2G Ex ia IIC T6
2线版本，内部计数器
电源24 VDC，负载450欧姆
输出：
模拟量（Ex ia）：4-20 mA，流量“ 0” = 4 mA
-用于1.4571 / 1.4404的浮子的气体阻尼
-封面：黑色
-M20x1.5电缆密封套
-标记号：：请指定
原产国：德国
说明文件：
操作你维护说明（纸质表格）
TSK-S213RJ1U5V0-0-S21-0-H
使用以下配置：
型号代码TSK-S213RJ1U5V0-0-S21-0-H
处理数据：
中号水
垂直安装位置
流动方向从下到上
显示范围25-160m3/ h
密度993 kg /m3
处理温度38°C
粘度1 mPa s
过程压力p e 2.6巴
阀门数据：
法兰8“等级150 RF ASME B16.5的过程连接
标准测量范围TSK水：25-160m3/ h
温度等级T5：中温最高100°C
阀环材料不锈钢
不锈钢皮瓣
材料扭力弹簧不锈钢
密封材料Viton
磁性封装材料PVDF
阀门耐压150磅
总长64毫米
显示部分：
显示部件版本标准显示部件
电气输出KEI 1（SJ3,5-N）1xMin或1xMax
1个感应式接近开关
Pepperl + Fuchs
SJ3.5-N
NAMUR开瓶器
标称电压：8 V
环境温度：-25 ... 100°C
符合标准：
DIN EN 60947-5-6（NAMUR）
EN 60079-0：2013
EN 60079-11：2012
EC型式检验证书：PTB 99 ATEX 2219 X
防爆标志：
II 2G Ex ia IIC T6至T1 Gb
II 2D Ex ia IIIC T135°C Db
EMC根据：
EN 60947-5-2
需要隔离开关放大器
秤类型MB秤（水）
开关点1 [MB] 30M3/ H
测量精度（本地）+/- 2.5％of满量程值
原产国：德国
BGF-S50-321BUPO0-0-S27-0-H
中号水
垂直安装位置
上下流动方向
显示范围2,500-25,000 l / h
密度1,000千克/立方米
工艺温度20°C
过程压力p e 40 bar
粘度1 mPa s
标准测量范围BG水：2500-25000 l / h
不锈钢型号
过程连接DN50 PN40形式B1 EN1092-1
阀门耐压40 bar
总长250毫米
磁性载体PTFE
显示部件版本标准显示部件
电气输出ES开关
符合HART?协议的ES型变送器
批准文号：DMT 00 ATEX E 075
标记：II 2G Ex ia IIC T6 Gb
2线版本，内部计数器
电源/信号电路4-20 Ma
电压Ui：14-30 V DC
当前Ii：150 Ma
功率Pi：1 W.
二进制输出1和2（NAMUR）
极限触点MIN和MAX
电压Ui：30 V DC
当前Ii：20 Ma
功率Pi：100 Mw
秤类型MB秤（水）
切换点1 [MB] 10％
切换点2 [MB] 90％
测量精度（本地）+/- 2.0％of满量程值
测量精度（模拟）+/- 2.2％of满量程值
