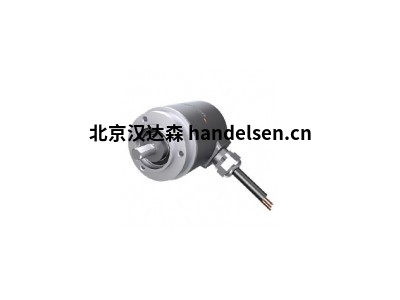

德国WAYCON编码器B36

名称。WAYCON的B36编码器

型号： B36

品牌： WAYCON

原产地 德国



自1999年以来，WAYCON一直在开发和制造用于位置和距离测量的精密传感器。作为一家总部位于慕尼黑附近的Taufkirchen和位于科隆附近的Brühl的分公司的创新公司，他们的产品销往世界各地，目前他们在30多个国家有直接销售点和经销商。他们的目标是为客户提供最好的测量技术解决方案。这就是为什么他们开发和生产各种尺寸的传感器，用于工业和研究领域的广泛应用。他们的产品范围包括高质量的传感器和定制的解决方案，从原型到系列生产。在Taufkirchen生产的产品符合严格的质量标准，每个产品都有校准证书



1. 德国WAYCON编码器的产品说明

该类传感器以高精度测量旋转部件的角度变化。数字编码器的测量方法以周期性刻度为基础，可以以TTL、HTL或完全以总线接口形式（Profibus、SSI、CANopen、Profinet...）提供增量。然而，模拟角度传感器通过电位器将要检测的角度变化转换为一个绝对信号。带有1圈电位器的旋转式传感器 这种电位器用于测量小于360°的角度。滑块是圆形的。滑板的一部分是不导电的。这定义了测量范围的开始和结束。



2、德国WAYCON编码器的产品概述

当轴逆时针转动时，轴上的信号增加。只要光标到达滑轨的非导电部分，输出信号就会下降到零。如果进一步旋转，一旦到达测量范围的起点，信号又开始增加。连续旋转是可能的。一般来说，在测量范围内使用1圈的电位器。如果在连续旋转模式下使用传感器，光标将被拖到滑块的非导电部分，这将导致磨损增加。带有3、5或10圈电位器的旋转传感器 这种类型的电位器有一个起点和一个终点（非连续旋转）。当轴逆时针旋转时，轴上的信号会增加。



3、德国WAYCON编码器产品特点

模拟输出版本的5VT和10VT旋转传感器配备了可教的内部电子装置，称为VT-电子装置。传感器电位器提供的信号由虚拟仪器电子装置进行数字化。这种数字信息首先由电子装置进行处理，然后转换为模拟输出信号0至5 V或0至10 V输出数字化提供了两种调整的可能性，通过这种调整可以使用挤压器单独配置传感器。1. 测量范围的教学。在一个成功的教学过程中，挤压器可以从传感器上拆下来，用标准的电缆或连接器代替。2. 设置单独的开关点。挤压器允许设置单个开关点的集电极开路。开关信号通过一条多功能线（MFL）发送。



德国WAYCON编码器,德国WAYCON编码器,B36



4、德国WAYCON编码器产品技术参数

①外壳直径：40mm或60mm

主轴直径：6mm或10mm

③测量范围：从90到43200摄氏度

④线性度：最高可达0.05％。

⑤模拟输出：电位器，0...10伏，4...20mA

6) 可示教输出。0... .5伏，0... .10伏

(vii) 温度范围：-20... +85°C

⑧最高转速：200rpm

⑨外壳：阳极氧化铝，不锈钢



5、部分德国WAYCON编码器型号

①德国WAYCONWP

②德国WAYCONWPI

③德国WAYCONB36

④德国WAYCON B58

⑤德国 WAYCONM36

⑥德国 WAYCONM58

⑦德国WAYCONSSI

⑧WAYCONEtherCAT

⑨WAYCONCANopen

⑩WAYCONProfibus

WAYCONProfinet没有显示
