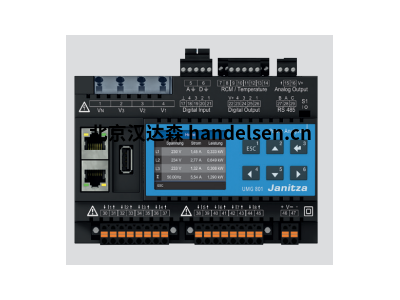

janitza功率分析器UMG801

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　装置尺寸约为w=144 mm(5.67 in)，h=90 mm(3.54 in)，

　　d=76毫米(2.99英寸)

　　锂电池CR2032，3 V(UL1642认证)

　　集成内存4 GB
     汉达森 高伟 手机/微信177*1070*4891

　　背光寿命40000小时(启动亮度的50%)

　　安装位置

　　安装/装配-合适的DIN导轨-35 mm(1.38 in)

　　·TS 35/7.5符合EN 60715

　　·第35/10页

　　·TS 35/15 x 1.5英寸

　　符合IEC 62262的抗冲击性IK07

　　运输和储存

　　以下信息适用于以原包装运输和储存的设备。

　　自由落体1米(39.37英寸)

　　温度-25℃(-13℉)至+70℃(158℉)

　　相对湿度(非冷凝)0至95%RH

　　运行期间的环境条件

　　设备

　　•必须在防风雨的固定应用中使用。

　　•满足DIN IEC 60721-3-3规定的工作条件。

　　•根据IEC 60536(VDE 0106，第1部分)，具有II级保护，不需要接地线连接!

　　测量温度范围-10°C(14°F)。。+55°C(131°F)

　　25°C(77°F)时相对湿度为5%至95%，无冷凝

　　工作高度/过电压类别

　　海拔2000米(1.24英里)

　　电压测量：1000V CATII;600V CATIV

　　电流测量：300 V CATII

　　海拔4000米(2.49英里)

　　电压测量：600 V CATIII;

　　电流测量：300 V CATII

　　污染程度2

　　通风无需外部通风。

　　根据EN60529，防异物和水IP20

　　电源电压

　　标称直流范围：24 V-48 V，骨盆

　　工作范围+/-标称范围的10%

　　功耗最大4 W

　　10个模块12 W的最大功耗(4 W的UMG 801加上10个模块，每个模块0.8 W)

　　推荐过流保护装置

　　线路保护2-6 A(字符。(二)

　　电压测量

　　根据IEC，额定电压高达480 VLN/830 VLL(+/-10%)的三相四导体系统

　　347 VLN/600 VLL(+/-10%)，符合UL

　　三相3导体系统(接地)，额定电压

　　电压高达

　　830 VL-L(+/-10%)符合IEC

　　600 VL-L(+/-10%)，符合UL

　　三相三导体系统(不接地)，额定电压

　　电压高达

　　690 VL-L(+/-10%)符合IEC

　　600 VL-L(+/-10%)，符合UL

　　过电压类别·1000 V III类，符合IEC

　　·600 V III类，符合UL

　　额定浪涌电压8kV

　　保险丝

　　电压测量1-10 A跳闸特性B(经IEC/UL批准)

　　计量范围L-N 01)。。720 Vrms(最大过压1000 Vrms)

　　计量范围L-L 01)。。1000 Vrms(最大过压1000 Vrms)

　　计量范围N-PE高达100 V

　　分辨率16位

　　峰值系数1.6(基于测量范围600 V L-N)

　　阻抗4 MΩ/相

　　功耗约0.1 VA

　　采样频率51.2 kHz

　　频率

　　基本振荡

　　-分辨率

　　40赫兹。。70赫兹

　　0.01赫兹

　　谐波1。。127

　　1) ... 该装置仅在至少一次电压测量中出现大于10 Vrms的电压L-N或大于18 Vrms的电压L-L时进行测量

　　输入。

　　电流测量../5 A

　　额定电流5A

　　渠道

　　8

　　·2个系统(L1、L2、L3、N)

　　·个别频道

　　计量范围0.005。。6个手臂

　　峰值系数(基于额定电流)1.98

　　过载1秒。120 A(正弦)

　　分辨率0.1 mA(彩色图形显示0.01A)

　　300 V CATII类过电压

　　额定浪涌电压2.5 kV

　　功耗约0.2 VA(Ri

　　=5兆欧)

　　采样频率25.6 kHz

　　谐波1。。63
