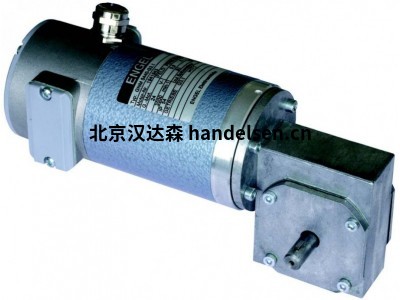

德国ENGEL带永磁场的刷 2 极直流电机GNM 5480E系列

　　德国ENGEL带永磁场的刷 2 极直流电机GNM 5480E系列

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　用永磁场刷2极直流电机。刷架开口可以通过拆下盖板访问。用4个线程安装法兰(见绘图)。

　　电机还配备了直流塔乔发电机和/或增量编码器。

　　电机还配有设备插头DIN 43650。

　　信息

　　根据 VDE 0530 的公差。对于未根据 VDE 0530 指定的容差，± 10%。所有值仅适用于温度范围从 0 到 40 °C 的使用，并且不得超出，即使是很短的时间，否则存在磁弱化的风险。

　　一般数据

　　额定速度 1600.0分钟-1

　　标有电压 24 V

　　额定电流 8.8 A

　　名义电源 160.0 W

　　操作模式 S1

　　保护程度 IP 54

　　旋转方向 雷西贝尔

　　连接类型 曼泰莱通

　　类型 即时消息 B14

　　直径 83.0 毫米

　　长度 207.0 毫米

　　机械数据

　　大规模惯性时刻 0.37 ·10-3公斤2

　　名义扭矩 0.955 纳米

　　最大。 连续扭矩 1.1 纳米

　　开始扭矩 6.1 纳米

　　每个扭矩的速度变化 2.5 N-1厘米-1最小-1

　　机械时间恒定 9.6毫秒

　　摩擦扭矩 0.1 纳米

　　转子重量 1.4 公斤

　　FR(允许径向轴负载) 140.0

　　F一(允许轴承重) 56.0

　　公司简介

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　1923 年 4 月 1 日，工程师 Erich Engel 在多茨海默 105 号威斯巴登创办了一家小型电器维修车间。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格尔埃莱克特特里克尼什法布里克"后，完成他的工程研究。从此公司成功生产变压器和电机。

　　各种标准版本的拉丝和无刷电机、变速箱和驱动控制器是ENGEL产品组合的一部分，也是定制设计的技术建议。ENGEL技术经验丰富的员工开发最佳的驱动解决方案。始终考虑应用程序成本的潜在降低。

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　电气数据

　　武装抵抗 0.33 Ω

　　锚感应 1.1毫赫

　　终端电阻 0.375 Ω

　　电压常数 12.6 分钟-1

　　扭矩常数 0.12 纳米/A

　　开始电流 57.0 A

　　最大峰值电流 65.0 A

　　电气时间常数 2.9毫秒

　　热数据

　　最大环境温度 40.0 °C

　　绝缘类 F

　　热时间恒定 F 分钟

　　温度上升而不冷却 2.2 千瓦/瓦

　　可选握制动器 B 4

　　标有电压 24 V

　　额定电流 0.14 A

　　制动扭矩(电机轴) 1.3 毫米

　　最大。 每小时切换号码 2000.0 纳米
