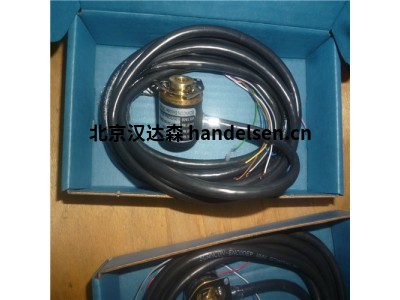

专业销售编码器SCH32F-Scancon

　　专业销售编码器SCH32F-Scancon

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn

　　·空心轴编码器-Ø32 mm

　　·空心孔：6毫米至3/8英寸

　　·高达5000 ppr的决议

　　·IP 65(IDC连接器选件的IP 50)

　　电气规格

　　代码：增量

　　分辨率：1至5000 ppr(每转脉冲数)

　　电源电压：

　　 小4.5 Vdc至最大30 Vdc**

　　( 大35毫安-空载)

　　输出电压：

　　低：10 mA时 大500 mV

　　高：(Vin–0,6)在-10 mA时

　　(Vin–1,3)在-25 mA时

　　输出电流：25 mA 大负载

　　每输出通道

　　频率响应： 大200 kHz。

　　输出格式：

　　具有索引(Z)和可选互补(A-、B-、Z-)输出的双通道(A、B)正交

　　相位检测：A从编码器安装端顺时针(CW)引出B

　　索引：通道A和B选通高

　　精度：+/-0,8弧分。

　　产出：

　　ASIC推挽和差分

　　OL7272推拉式差速器

　　线路驱动器

　　26C31差速线路驱动器

　　5V输出(带5V输入)

　　电气保护：反极性和输出短路保护

　　抗扰度：根据EN61000-6-2:2005(工业环境)进行测试

　　电磁兼容性(EMC)和EN 61000-6-3:2007

　　(住宅、商业和轻工业环境)电磁兼容性(EMC)

　　SAG-WT-1213-C100-CRW

　　2RHF-1024-D-06-65-01-S

　　2RHL-1024-M-06-65-01-S

　　2RHI-1024-D-10-65-01-S

　　2RHIB-1024-D-10-65-01-S

　　2RHIB-1024-D-10-65-01-S

　　2RHIF-1024-D-06-65-01-S

　　SCANCON 编码器 A/S为石油和天然气、采矿、风能、钢铁、纸浆和造纸及自动化行业生产光学增量和绝对编码器。

　　2RHIF-SR-1024-D-08-65-01-S

　　2RHDS-1024-D-12-65-01-S

　　2RMHD-1024-D-15-65-01-B

　　2CH24AB-1024-D-02-64-01-S

　　SAG-SL00G-1213-B150-CAW

　　SAG-S101G-1213-C100-CRW

　　SCH94-2048-MS-17-20-66-00-CON

　　2REX-H-SR1024SR-N-10-67-05-SS-E

　　机械规格

　　材料：

　　外壳：铝

　　帽：镀镍钢

　　铝(扁平电缆选项)

　　空心轴：黄铜

　　重量：编码器：~50克(1.76盎司)

　　电缆：50克/米(1.76盎司/米)

　　轴承寿命：额定负载下>1,9 x 1010转

　　轴转速：6.000 rpm( 大)

　　起动扭矩：25°C时<0005 Nm(0708 oz-in)

　　质量力矩

　　惯性：1.0 gcm²(1.42 x 10-5 oz in sec²)

　　轴荷载：轴向： 大20 N(4.5 lbs)。

　　径向： 大20 N(4.5 lbs)。

　　环境规范

　　工作温度：-40°至+85°C

　　储存温度：-40°至+85°C

　　冲击：100 G/11 ms

　　振动：10-2000 Hz/10 G

　　通气：10 G/16 ms(1000 x 3轴)

　　湿度：98%RH，无冷凝

　　外壳等级：IP 65/Nema 4(近似值)

　　IP 50/Nema 5(近似值)-扁平电缆

　　连接选项

　　电缆：

　　8根引线(0.05 mm2，30 AWG)-差分

　　5根导线(0.14 mm2，26 AWG)-标准

　　双绞线;屏蔽

　　扁平电缆：带IDC连接器的10芯扁平电缆

　　接头：5针M12-标准

　　8针M12-差速器

　　专业销售编码器SCH32F-Scancon
