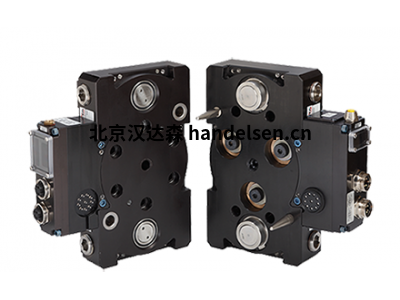

ATI实用耦合器-将空气或电信号耦合在一起

　　ATI 实用耦合器用于需要在对接和固定应用程序中快速连接空气、流体、电源和电信号等

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

实用程序的应用程序。模块化多耦合设计可连接 ATI 的任何标准附加实用程序模块，并将提高任何生产单元的循环时间和灵活性。主侧连接具有独特的旋转合规性机制，允许大型模具错位。实用耦合器可提供电动或空气驱动气缸。ATI 实用耦合器为您具有挑战性的耦合需求提供了快速且经济高效的解决方案。产品亮点：

　　内置工程旋转合规性确保可靠的耦合

　　普通安装单位附加标准 ATI 实用模块

　　可用综合航空端口

　　设备网、以太网或 PROFINET 兼容

　　可使用驱动气缸和线性执行器

　　可用工具侧存在传感器

　　实用耦合器通常具有氧化铝机身、硬化不锈钢对齐销系统和硬化钢超载销。该单元通常没有锁定机制。相反，设备依赖于可选驱动缸或线性执行器的力来保持恒定的耦合压力。ATI 根据特定应用的需要提供驱动气缸或线性执行器。正确调整应用的正确驱动气缸尺寸非常重要。在调整驱动器缸大小时，必须考虑综合检查端口的抵消力。实用耦合器型号页面显示每个耦合器样式的兼容驱动气缸组件。此外，可应要求提供特定的驱动气缸。在设计周围夹具时，请务必记住驱动气缸的推力相对较高。

　　独特的合规机制

　　实用耦合器具有内置于主侧的独特合规性功能，允许在耦合平面的任何方向实现 4 mm 的合规性。此外，它允许±3度旋转合规性。房屋内部有三对预装弹簧，迫使主体在自定义的夹层推力轴承上自中心。此系统允许在耦合之前对主刀和工具进行相对较大的错位。对于需要更高合规性的应用程序，请联系 ATI，我们可以设计一个定制的解决方案。ATI 实用耦合器也可以是刚性的。刚性耦合器为连接空气或电力设施提供了低成本解决方案，非常适合相应的固定装置可以很好地对齐的应用程序。

　　附加实用程序模块

　　ATI 实用耦合器与大量标准 ATI 实用程序模块兼容，能够在各种应用中工作。这种灵活性在很大程度上要归功于过去几年为 ATI 工具更换器开发的许多不同的实用工具模块模型。主机和工具体配备模块安装功能，使耦合器能够连接多达四个额外的标准工具更换器实用程序模块。主机和工具主体可附带可选的内置功能，可快速将多个公用设施从主连接到工具端。添加空气或流体模块时需要一些特殊考虑。

　　每个流体/空气端口都提供一定量的推回力，在指定驱动气缸时需要量化。较大的检查端口对耦合器施加很大的力，必须克服这些力，以确保冲洗连接。此外，如果实用耦合器在总成的一侧配置了大量流体/空气端口，则产生的推回力将不受中心影响，并可能导致需要更大的驱动气缸。如果您想在耦合器上添加额外的流体/空气模块，超出集成端口的数量，请联系 ATI 寻求应用帮助。有关我们附加模块的信息，可以在此处找到。
