| 品牌gefa | 有效期至长期有效 | 最后更新2021-11-01 11:59 |
| 阀体不锈钢 | 尺寸DN 8 – DN 150 | 压力最高可达 PN125 |
| 浏览次数0 |

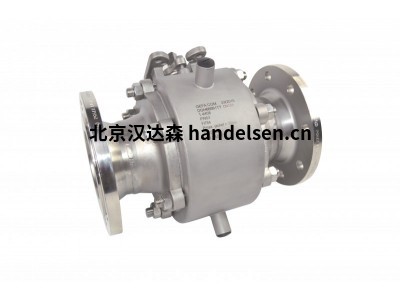

gefa三片式球阀 DGH 加热套版
gefa三片式球阀 DGH 加热套版：
DGH 系列（加热夹套型）
技术数据
带加热夹套的球阀，适用于所有常见加热介质（压力 pmax = 20 bar），3 件式阀体，压力等级取决于公称尺寸，最高 PN 125，浮球，真空密封.
尺寸DN 8 - DN 150
孔全孔和缩孔
特殊功能可与各种末端连接器结合使用。用于阀门内部恒温
安装法兰DIN EN ISO 5211
测试DIN EN 12266 P10 P11 P12，泄漏率 A
行业和应用
化工行业
石化行业
加工厂
食品行业
饮料行业
DG系列三段式球阀
操作手册
安装/操作
DN 8 - DN 100 全通道
DN 15 - DN 150 红色。 通道
一般的
球阀的流动方向和安装位置可自由选择。
在安装阀门之前，必须冲洗管道并清除一般污染物，
清除焊接残留物等。
管道必须无张力地上升到要安装的配件。
注意：旋转球有受伤危险。
螺纹连接安装
用麻、聚四氟乙烯等密封螺纹后，应将球阀拧紧在
管子扳手或管子扳手只能放在螺纹的末端
通过配件或手柄拧紧可能会导致损坏或断裂。
短焊端安装 DN 8 - DN 50 全通道
注意：短焊端 (DN 8-DN 50) 只能预先组装。外壳螺丝是
安装后用下表规定的扭矩拧紧。
将球阀固定在管道中。
松开所有外壳螺钉。
卸下外壳孔眼中与螺丝相对的外壳螺丝和螺母。
将球阀的中间部分旋出至打开位置。
防止阀座环脱落（例如使用胶带）。
焊接完成后，再次旋转中间部分。
插入螺钉和螺母。
确保球阀准确切换到“打开”位置。
然后拧紧外壳螺钉（参见“拧紧扭矩”表）。
注意：为避免可能损坏阀座环，请将球阀放在阀座前面。
不要再进行冲洗过程。保持开放状态！
产品型号：
gefa三片式球阀 DG1L 球阀通过 EU1935/2004 食品认证
gefa三片式球阀 DG1 1.4529 高耐腐蚀性球阀
gefa三片式球阀 DGF 防火型 获得防火安全认证的球阀
gefa三片式球阀 DG1 螺纹端 带内螺纹、全孔和缩孔
gefa三片式球阀 DG1 轨道焊接端 用于轨道焊接工艺中的焊接
gefa三片式球阀 DG1 短对焊端 短版，全孔和缩孔
gefa三片式球阀 DG1 长对焊端 长款，全口径
gefa三片式球阀 DG1 带焊接法兰，全孔和缩孔
gefa三片式球阀 DG5 几乎没有空腔的三片式球阀 DG5
gefa三片式球阀 DGH 加热套版 带加热夹套的球阀
gefa三片式多通球阀DG3 三通球阀，卧式设计
gefa三片式多通球阀DG4 三通球阀，立式设计
