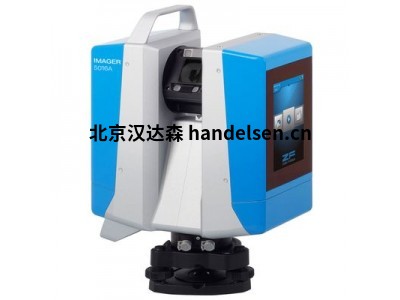

Z+F IMAGER® 5016A3D激光扫描仪

　Z+F IMAGER® 5016A，3D激光扫描仪

　简介：功能 A 代表高级，5016 的扫描率高达 218.7 万点/秒，是高一倍。扫描速率的提高使得以更高的分辨率捕获环境成为可能。因此，.B表面结构和几何形状等更多细节可以很容易地识别和处理在较远的距离。

　　除了增加扫描速率外，功能 A 还优化了蓝色工作流®。IMU 接管了扫描仪位置跟踪的重要组成部分，通过功能 A 与动态补偿器一起优化了调平。如果动态补偿器被禁用或倾斜超出允许范围(如.B)在倒置配置中，它会自动校正倾斜度。通过这种方式，该功能通过倾斜自动提供足够的起始值，扩展了蓝色工作流的应用可能性®。



　　1：扫描率非常高

　　Z+F IMAGER® 5016A 可捕获 218.7 万点/秒，因此可以捕获比 5016 高得多的分辨率环境。

　　2：优化的调平

　　集成在扫描仪中的 IMU 与动态补偿器一起优化调平。

　　3：导航精度高

　　在 IMU 扩展过程中，扫描仪导航本身的准确性也得到了显著提高，从而提高了自动注册的准确性。

　　规格：现场实时注册数据和目标验证 多扫描仪支持 IMU 优化平控

　　4：激光系统

　　激光类：1

　　束直径/发散：= 3.5 mm =

　　1m / 0.3 mrad (1/e2，半角度) 测量范围： 0.3 m.365 m(唯

　　一间隔) 距离分辨率：0.1 毫米

　　测量速率最大：218.7

　　万点/秒线性误差：≤

　　1 毫米 = 10 ppm/m 距离噪声：0.25 mm rms

       5：应用： HDR 相机

　　类型：HDR， 自动，

　　高达11曝光水平 记录时间：≥

　　1.75 分钟

　　对焦：1 米 - ∞

　　分辨率全景：约 80 MPixels / 其他可选照明系统：集成 LED 点、700

　　6：lm偏转单元

　　干扰系统：带集成 HDR 摄像机和 LED

　　视点垂直的全封式旋转镜：320°

　　7：视野水平：

　　360° 垂直分辨率： 0.00026° (0.93 弧秒

　　) 分辨率水平： 0.00018° (0.)

　　65 弧秒) 精度垂直： 0.004° (14.4 弧秒) rms

　　8：精度水平： 0.004° (14.4 弧) rms 旋转速度： 最大。 55 rps (3，280 rpm)
