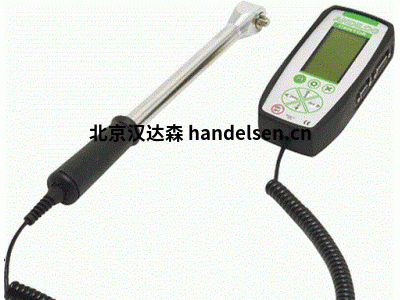

Andilog扭矩传感器CNR EA TW
Andilog扭矩传感器CNR EA TW
突出:
测量单位: Nm,kgcm,mNm,lbin
祁佳强 QQ:2850590582 手机:17744536447 电话:010-64714988-216 传真:010-64714988-668 邮件:tk5@handelsen.cn |
精度 0.5% 全尺度
易于使用
包括校准证书
系列代码:CNR EA TW
可用性通常在 2-3 周内船舶
>> 问报价使用 Centor 技术,Centor W Easy TW 数字扭矩计具有非常大的图形显示屏,并显示最大数量的信息,以便更高效地测量:它们同时显示当前读数和峰值,以及显示操作员是否接近其最大容量的条形图。如有必要,可使用背光进一步提高阅读舒适性。
安装在不可拆卸扳手扭矩传感器,它可以让你测量一个大的扭矩
范围。理想的检查螺栓,工具,螺丝...在生产或质量与准确性。其先进的测量链使其能够使用 1,000 赫兹的采样率,分辨率为 1/10,000 FS,总误差小于 0.5% FS。
许多其他函数都完成了仪表
的可能性:
设置点功能可用于执行 PASS / 失败测试:显示屏上显示一个符号。
完全可编程的 RS232 输出将数据发送到 PC
特征:
顺时针和逆时针静态扭矩测量
标准方形驱动器
可用 3 个容量:15Nm、60Nm 和 150Nm
交付校准证书
操作原理:
扭矩扳手传感器应与旋转轴一致
在扭矩传感器手柄上用缓慢、光滑和均匀的转弯(顺时针逆时针)施加扭矩。
实时显示显示的应用扭矩的原始数据
要么使用RSIC软件按需将记忆数据传输到计算机,要么将设备与计算机连接到计算机,以便持续获取数据
提供:
中心易用仪表
扭矩扳手传感器(不可拆卸)
交流适配器/充电器
校准证书
技术说明:
3/8" 方形驱动器,容量为 15Nm 和 60Nm
1/2" 方形驱动器,容量为 150Nm
应用程序:拧开拧开拧紧固件、在线非旋转部件扭矩测量、汽车和航空航天应用。扭矩扳手计用于任何您需要精确组装或维护的地方。
在设计和制造行业,扭矩 tesing 是一项重大挑战,并成为定义、分析和验证的相关测量方法:
安装规格 / 夹紧
产品特点,如电机,发电机,风力涡轮机。
扳手或螺丝刀等工具的精度
因此,测量扭矩可以量化物理属性上的机械旋转动作,在 Nm、lb.in、ozin 甚至 g.cm 中表达。此测量可以在顺时针和逆时针方向进行。
以下是一些需要扭矩测量的典型应用程序,这些应用通常使用扭矩量表执行:
测量螺丝连接的扭矩(摩擦,断裂。)
测量拧开瓶盖的扭矩 (水, 香水), 圆环。
测量电钻的起始扭矩
电机轴上的扭矩测量
测量滑轮上的传输扭矩
测量搅拌机的扭矩和旋转角度
扭矩测量可以通过两种方式进行:一种是静态扭矩传感器,用于测量需要少于一次转动的传感器,另一种是用于测量旋转驱动系统的旋转扭矩传感器。
什么是静态扭矩传感器?
静态扭矩传感器由静态/非移动组件组成,并与系统配合测量旋转扭矩。
静态扭矩传感器在尺寸、形状和容量方面具有广泛的选择性,因此很容易适应各种应用。我们提供宽扭矩测试范围,范围从 0.12Nm 到 1000Nm。
在使用静态扭矩传感器之前,需要记住哪些重要事项?
大多数静态传感器不是用来吸收轴向力的,因此强烈建议在设计测量系统设置时控制传感器的拟合方式。此外,为了保证精确和可重复的扭矩测量,确保垂直施加旋转力非常重要。
什么是旋转扭矩传感器?
与静态传感器不同,旋转扭矩传感器由驱动、旋转元件(通常是轴)组成,因此非常适合专为连续旋转而设计的
系统。设置必须与制动系统关联。
它们非常适合各种应用,例如在电动螺丝刀上测量起始扭矩或测量电机轴上的扭矩。我们的旋转扭矩传感器范围满足所有这些应用。它们可以通过 USB、RS232 或 TTL 输出与您的生产设备连接。
在使用旋转扭矩传感器之前,需要记住哪些重要事项?
确保旋转元件 (RPM) 每分钟的行驶速度与传感器规格兼容。此外,为了确保测量的精确性,整个系统的静态传感器对齐必须非常完美。因此,强烈建议使用耦合来补偿旋转轴之间的任何潜在的轴向、径向或角错位。
如果我们需要更多的数据?
旋转扭矩传感器可能与旋转编码器相关联,从而测量扭矩和旋转
角度。然后在两个通道扭矩计上同时收集和显示扭矩和角度数据。通常需要这种类型的扭矩测量的应用程序是系统,如搅拌机或无休止的旋转旋钮。为了满足同时收集两个数据通道的这些需求,ANDILOG 提供了中心触摸双通道
最后,有些应用程序需要一个定义和恒定的速度。为了满足这一需求,我们开发了电动旋转扭矩计,称为托克头驱动仪,它以可控的速度测量扭矩和角度。这提供了不依赖于测量
速度变化的可重复结果 应用程序示例:
拧/ 拧开螺母和螺丝
测量组件,如编码器,开关...等
汽车/飞机仪表板上的机械部件
