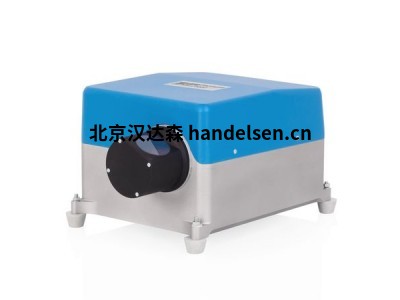

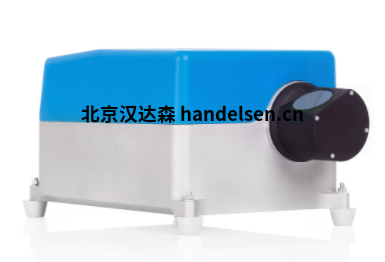

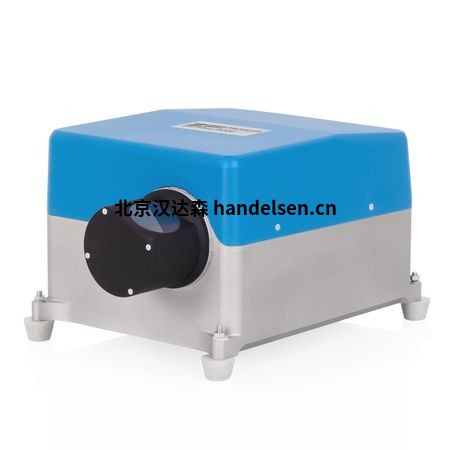

Z+F 探照器® 9020，2D激光扫描仪

　　Z+F PROFILER® 9020 是一款高效的 2D 激光扫描仪，用于移动映射应用。Z+F PROFILER® 9020 的旋转速度为 267 Hz，最高为 16，020 rpm。它高达182米，具有非常高的数据质量。对于近距离数据采集，扫描仪使用特殊的光学元件。

　　与之前的型号相比，它具有内部参考板，非常低的功耗，快速启动时间和大小减少超过50%。

　　一种新的、非常强大的激光技术和先进的算法确保了铁路、道路、路标和其他交通管制系统(如红绿灯)的高度精确测量结果。

　　1:技术亮点：

　　267 配置文件/秒

　　100万点/秒

　　精确到 0.2 毫米

　　182米范围

　　360° 视野

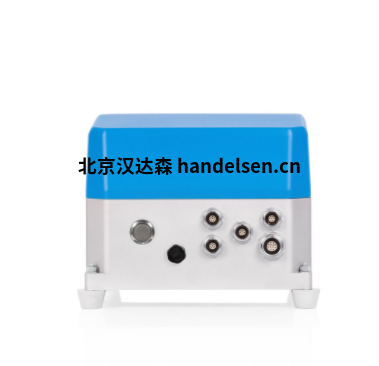

　　Z+F PROFILER® 9020 可灵活集成到各种移动映射系统 (MMS)中。对于与其他组件(如 Z+F MapCam®、GNSS 接收器和用户 PC)的快速和无故障通信，集成了多个连接。

　　2:适用于高速度

　　Z+F PROFILER® 9020的转速为267rpm，测量超过100万点/秒。

　　3:非常高的测量精度

　　Z+F PROFILER® 9020在1米至25米的近距离内达到0.2毫米的测量精度。

　　4:用途广泛

　　由于其最大范围为182米，剖面扫描仪几乎适用于移动测绘领域的所有应用。

　　5:更小、更轻

　　与它的前辈9012相比，Z+F PROFILER® 9020的体积和重量最多只有50%。

　　6:激光系统:

　　激光等级：1(根据EN60825-1 / ANSI Z136.1)。

　　光束发散：< 0.5 mrad(半角，1/e²)。

　　光束直径：约1.9毫米(0.1米距离

　　范围：182米(唯一区间)。

　　最小测量距离：0.3米

　　距离分辨率：0.1毫米

　　测量速率：最高109.4万像素/秒。

　　距离噪音：0.2毫米

　　7:偏转装置:

　　偏转系统全封装的旋转镜

　　垂直视场：360

　　角度分辨率：0.0088°

　　角度精度：0.007° rms ² (122 μrad)

　　转速：50赫兹至267赫兹(最大16,020转/分)

　　8:接口:

　　数据存储：128GB SATA

　　数据接口：1GB以太网

　　数据记录：6小时-12小时的内部128GB内存

　　9:同步接口:

　　外部车轮传感器(里程表)的输入。

　　GPS输入(PPS脉冲+NMEA信息通过RS232)。

　　线路同步输出(每个配置文件的TTL脉冲)。

　　转子同步输入/输出(两个平行连接单元的旋转角度可以同步)。
