Z-Laser高精度激光模块 ZX20用于图案投影



特点

IP67

通过自动化生产工艺实现稳定、高质量的

最高质量的光束再现性

光学最大输出功率200mW

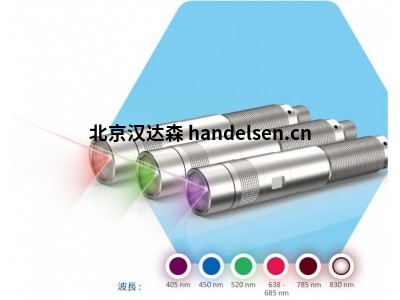

波长405~830nm

手动对焦选项

TTL 调制高达 400kHz

模拟亮度控制

UART（3.3V）、I²C（3.3V）

不锈钢外壳



ZX20

高精度激光模块系列

ZX20 是一款用于图案投影的激光投影机，通过自动生产，所有光学单元都由高精度机器人定位，为机器视觉照明树立了新的标准。



ZX 激光器的瞄准误差小于 0.8mrad，精度无可匹敌。



波长可以选择红外、红色、绿色或蓝色波长，具体取决于应用或要检查的材料。 还有一个手动对焦选项，无需工具即可轻松调整适当的投影距离。

其设计和稳定的性能适合工业应用，完美地充当机器视觉应用、传感器和加工机器的内置模块。



定位激光器用于需要对齐和定位精度的位置，可在各种工件上安全可靠地显示特定位置。 定位激光器作为线激光器，用于所有切割机，如带锯、横切锯和冲压制动器，因此定位激光在木材、金属和纺织行业很常见。 作为交叉激光器，激光模块可确保在钻孔和其他加工过程中提供工作点。



使用圆形激光器可以更轻松地定位圆形物体。 圆形投影可以替代不同直径的模板，是制造大型电缆鼓或木桶底部的理想解决方案。 例如，投影的圆圈显示圆形工件的外部轮廓，以便轻松准确地组合木桶中的每个木块。 因此，定位激光器有助于节省材料和时间，并实现最佳的工作结果。





品牌介绍



德国Z-Laser公司主要产品是激光发生器，该发生器主要用于裁剪、切割等作业的定位，激光的颜色有红色和绿色两种。激光发生器安装方便，Z-Laser提供了专门为激光发生器设计的固定接头，这些接头有适合欧洲市场使用的也有适合中国市场使用的。考虑到激光发生器的密封性，Z-Laser还为不同作业环境提供了相应的产品和安装固定器。激光发生器的电源有三种，第一种是接1.5v电池，第二种是接充电电池盒，第三种是设计整台机器时，把发生器的电源直接与机器内部电源连接。这些电源插头都有专门为亚洲市场设计的。该产品广泛应用于木材加工，石材加工，服装裁剪，机床加工，纺织品加工等行业。而现在，激光技术也用于机械工业产品的加工。激光技术已经应用在木材加工，石材加工和纺织品加工等行业。而现在，激光技术也用于机械工业产品的加工。



主要产品



Z-Laser激光定位器



Z-Laser机器视觉激光器



Z-Laser激光投影仪



Z-Laser激光模块



Z-Laser激光发生器





型号示例



Z-LASER   Z5M18B-F-635-LP20



Z-LASER   ZM18RF027/ Z5M18B-F-635-lg90.....



Z-LASER   Z40PT-F-635-lg90+AK40+H2-40.



Z-LASER   ZM18RF027/ Z5M18B-F-635-lg90....



Z-LASER   ZM18RF027/ Z5M18B-F-635-lg90..



Z-LASER   KB 4-2M



Z-LASER   H3-20



Z-LASER   ZM18RF027/ Z5M18B-F-635-lg90.



Z-LASER   H0-20



Z-LASER   Z40PT-F-635-lg90+AK40+H2-40



Z-LASER   ZM18RF027/ Z5M18B-F-635-lg90



Z-LASER   Z1D-635-pe-24



Z-LASER   Z5M18B-F-635-lg90



Z-LASER   MXYZ-20B



Z-LASER   Z120M18S3-F-660-lp60



Z-LASER   Z20M18S3-F-640-11/30



Z-LASER   Z10M18BF-635-LG90 LAP-03-HDL-63-A4



Z-LASER   ZM18RF021 Z15M18B-F-638-lg90



Z-LASER       ZM18B-F



Z-LASER       ZM18S-F



Z-LASER       ZM18H-F



Z-LASER       ZM18H-F blau



Z-LASER       ZM18B-F grün



Z-LASER       ZM18-DM



Z-LASER       ZM18-DM5



Z-LASER       ZM18 Developer Kit



Z-LASER       ZFSM



Z-LASER       ZM12B



Z-LASER       ZM12DM



Z-LASER       ZM12DM5



Z-LASER       ZM12TB



Z-LASER       Z5PT-F-635-lg90



Z-LASER       Z10PT-F-635-lg90



Z-LASER       Z15PT-F-635-lg90



Z-LASER       Z40PT-F-635-lg90



Z-LASER       Z80PT-F-635-lg90



Z-LASER       Z5RG-F-lg90



Z-LASER       Z10RG-F-lg90



Z-LASER       Z20RG-F-lg90



Z-LASER       Z40RG-F-lg90



Z-LASER       Z60RG-F-lg90



Z-LASER       Z5R-635-lg90



Z-LASER       Z10R-635-lg90



Z-LASER       Z15R-635-lg90



Z-LASER       Z40R-635-lg90



Z-LASER       Z3D-635-lg90



Z-LASER       Z5D-635-lg90



Z-LASER       Z10D-635-lg90



Z-LASER       Z15D-635-lg90



Z-LASER       Z3T-635



Z-LASER       Z5T-645



Z-LASER       Z1F-635-peF



Z-LASER       Z1A-635-pe



Z-LASER       Z3A-635-lg90



Z-LASER       Z5A-635-lg90



Z-LASER       Z5RX-635



Z-LASER       Z10RX-635



Z-LASER       Z15RX-635



Z-LASER       ZQ2



Z-LASER       ZV-TTL



Z-LASER       Z-24



Z-LASER       LP CUBE



Z-LASER       LP-HFD



Z-LASER       Z3D-Control
