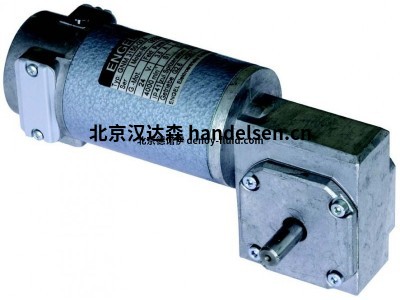

德国ENGEL 极直流电机GNM 3150系列
德国ENGEL 极直流电机GNM 3150系列
德国ENGEL带永磁场的刷 2 极直流电机GNM 3150系列
| 刘流 QQ：2850590589 手机：18518172469 电话：010-64717020-112 传真：010-84786709-666 邮件：sales21@handelsen.cn |
 |
 |
德国ENGEL带永磁场的刷 2 极直流电机GNM 3150系列
ENGEL(5)
带永磁场的刷 2 极直流电机。拆下盖板可访问画笔支架开口。带4个线程的法兰安装(见绘图)。
电机还配有直流塔乔发电机和/或增量编码器。
电机还可用于保护 IP 54 和/或设备插头 DIN 43650。
设计与刹车保护IP 54和电缆连接。
一般数据
额定速度 3000.0 分钟-1
名义电压 24 V
额定电流 3.1 A
名义权力 55.0 W
操作模式 S1
保护程度 IP 41
旋转方向 倒车
连接类型 弗雷·安施卢斯利森
类型 即时B14
直径 55.0 毫米
长度 121.5 mm
机械数据
惯性的大规模时刻 0.0296 · 10-3千克米2
名义扭矩 0.175 Nm
最大连续扭矩 0.2 Nm
开始扭矩 0.96 Nm
每个扭矩的速度变化 33.0 N-1厘米-1分钟-1
机械时间恒定 10.1 ms
摩擦扭矩 0.025 Nm
转子重量 0.3 kg
FR(允许径向轴负载) 100.0
FA(允许轴轴负载) 40.0
电气数据
电枢抵抗 1.05 Ω
锚感应 1.4 mH
终端阻力 1.4 Ω
电压恒定 6.69 min-1
扭矩常数 0.064 Nm/A
启动电流 17.1 A
最大峰值电流 31.0 A
电时间恒定 1.0 ms
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F分钟
温度上升而不冷却 3.9 K/W
可选持有制动器 B 5.12
名义电压 24 V
额定电流 0.3 A
统计。 制动扭矩(电机轴) 0.5 Nm
每小时切换次数最多 2000.0 Nm
