BIKON胀紧套 1011 14X25

BIKON胀紧套 1011 14X25

张文婧
QQ：2850590596

手机：18518171575
电话：010-64717020-113
传真：010-84786709-666
邮件：sales1@handelsen.cn

张文婧邮箱：sales1@handelsen.cn电话：010-64717020-113

BIKON-Technik GmbH是世界锁紧装置制造商之一，其产品上千余种，遍布全世界，欧洲、美洲、亚洲等，应用于各个行业，如风力站、钢厂、电厂等，主要起到连接齿轮、连接飞轮、连接机翼等连接作用，产品的高精度、高性能、高持久性也优于其他同类产品。

（一）联结前准备
1. 结合件轴与孔的尺寸应使用符合GB1957-81《光滑极限量规定》规定的量规，或按GB3177-82《光滑工件尺寸的检验》所规定的方法进行检验。

BIKON-Technik GmbH DOBIKON 1015.0-260x325
BIKON-Technik GmbH DOBIKON1012 series set of books 240*305
BIKON-Technik GmbH DOBIKON1012 series set of books 280*355
BIKON-Technik GmbH DOBIKON1012 series set of books 300*375
BIKON-Technik GmbH DOBIKON1012 series set of books 320*405

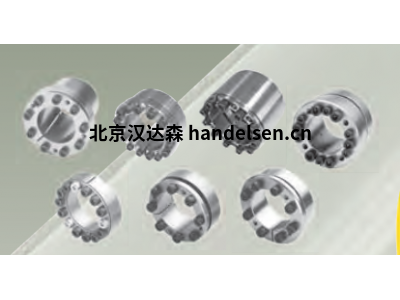

BIKON 1011系列胀套

（一）联结前准备
1. 结合件轴与孔的尺寸应使用符合GB1957-81《光滑极限量规定》规定的量规，或按GB3177-82《光滑工件尺寸的检验》所规定的方法进行检验。
2. 结合表面必须无污物，无腐蚀和无损伤。
3. 在清洗干净的胀套表面和结合件的结合面上，均匀的涂一层润滑油（不能含硫化钼添加剂）。
　　（二）胀套的安装
1. 把被联结件推移到轴上，使其达到设计规定的位置。
2. 将拧松螺钉的胀套平滑地装入联结孔处，要防止结合件的倾斜，然后按拧紧螺钉规定的方法将螺钉拧紧。

　　（三）拧螺钉方法
1. 胀套螺钉应使用力矩扳手按对角、交叉均匀的拧紧。
2. 单件螺钉的拧紧力矩值按各型号胀套规定值拧紧。
3. 螺钉拧紧前必须首先消除间隙后才能按程序紧固螺钉。 4. 紧固螺钉的程序如下：
a .在消除间隙后以1/3MA值拧紧；
b .以1/2MA值拧紧；
c .以MA值拧紧；
d .以MA值检查全部螺钉。

　　（四）胀套的拆卸
1. 拆卸时先松开全部螺钉，但不要将螺钉全部拧出。
2. 取下顶出的镀锌螺钉，将顶出螺钉旋入前压环的辅助螺孔中，轻轻敲击被胀紧的传动件，使其胀环松动，即可将胀套拉出。
3. 不同型号的胀套，拆卸方法也有所不同，应充分了解其特点再行试拆，防止将顶出螺纹损坏。
4. 关于Z1型胀套拆卸时应先松开压板螺钉，然后轻轻敲击被胀紧的传动件，使其胀环松动，即可拆卸。

　　（五）防护
1. 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2. 在露天作业或工作环境较差的机器上，应定期在外露的胀套端面上涂防锈油脂。
3. 需在腐蚀介质中工作的胀套，应采取专门的防护（例如加盖板）以防止胀套锈蚀。
