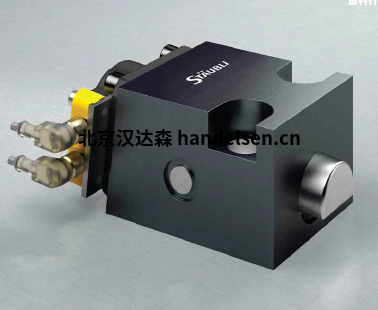

史陶比尔Staubli QMC 100.025快速接头

史陶比尔Staubli  QMC 100.025快速接头

刘流 QQ：2850590589   手机：18518172469 电话：010-64717020-112 传真：010-84786709-666 邮件：sales21@handelsen.cn

QMC 100/101 液压锁模系统

结构紧凑且坚固：史陶比尔液压锁模系统适用于多款注塑机。即使是在苛刻的工作条件下，此系列锁模系统亦可满足快速自动更换工具的所有要求。液压锁模系列包括单动和双动两种形式。两种形式的锁模系统均可完美地集成到机器控制中。您的优势：所有制造商制造的所有规格的机器以及新装置和现有装置（改造）的装备时间最优化

产品系列概述

QMC 100 液压锁模系统 - 单动：

锁紧元件经弹簧赋予锁紧力，然后由 160 bar 的压力以液压方式释放（通过单动液压缸释放）。

·         锁模系统灵活方便，易于互换

·         可在两侧连接液压供给装置

·         配备防腐蚀罩壳

·         易于替换的电感接近开关（用于探测活塞是否处于张紧/松弛位置）

·         可以将接近开关安装在锁紧元件的左侧或右侧

·         自锁式锁模活塞

·         即使有压力损失，工具仍然保持锁紧状态

QMC 101 液压锁模系统 - 双动：

锁紧元件由 80 bar 的液压压力锁紧，在 160 bar 时释放（通过双动液压缸锁紧和释放）。

·         锁模系统灵活方便，易于互换

·         可在两侧连接液压供给装置，亦可根据要求提供更多连接方式

·         涂层罩壳

·         用于探测活塞位置的电感接近开关（张紧/松弛）

·         接近开关嵌入在侧面，易于互换

·         自锁式锁模活塞

·         压力损失时活塞位置不变

·         锁紧压力件为淬火钢，直接将锁紧力垂直传递给工具背板

材质

·         锁模活塞由高合金钢制成，淬硬磨光

·         锁模块由经表面处理的钢材制成

·         密封件由丁腈橡胶/氟橡胶制成

·         适用于钻孔图式符合 EUROMAP 2/3 和 11 或 SPI 标准要求的机器安装板

·         工具背板要求无硬物、无削角或其他加工操作

·         包含安装工具和接近开关连接线缆 M12

QMC 100

·         工作压力：释放压力 160 bar

·         每个锁紧元件的锁紧力：2.5 t / 5 t / 8 t / 12 t / 20 t / 30 t

·         工具背板锁模边缘容差可补偿最高 +/- 0.1 mm

 QMC 101

·         工作压力：锁紧压力 80 bar，释放压力 160 bar

·         每个锁紧元件的锁紧力：2.5 t / 5 t / 8 t / 12 t / 20 t / 35 t / 45 t / 50 t

·         工具背板锁模边缘容差可补偿最高 0.3 mm

·         松弛状态机械锁紧

 选项

·         定制特殊尺寸

·         适用于具有 T 形槽的机器锁模板的特殊设计

·         用于高温应用的特殊款型

·         选配外部液压装置

·         不配备位置传感器
 型号：

 Staubli  QMC 100.025

Staubli  QMC 100.050

Staubli  QMC 100.080

Staubli  QMC 100.120

Staubli  QMC 100.200

Staubli  QMC 100.300

Staubli  QMC 101.025

Staubli  QMC 101.050

Staubli  QMC 101.080

Staubli  QMC 101.120

Staubli  QMC 101.200

Staubli  QMC 101.350

Staubli  QMC 101.450
