ROTECH阀门回讯器TCR系列技术参数介绍
| 谭晶 QQ：2853369887 手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn |
 |
 |

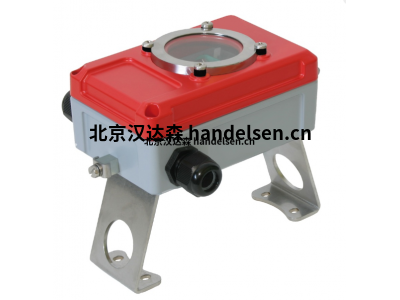

TCR系列是一款结构紧凑完美的阀门位置信号反馈与指示器，有充足空间安装4个内置机械式微动感应器,4个槽式传感 器或2个接近式磁力开关或电感式传感器(最大：M18 x 60mm,包括电缆出口)，可以使所有的相关元件都安装在壳体内. TCR型的底座下面安装有铜基的过滤器来平衡内外气压,避免温差过大时在盒内形成冷凝水.TCR的布线完全嵌在底部并 被覆盖可避免发生线路冲突并保证安全,安装也简单和快捷.另外TCR特殊的底座也给电磁阀线路的接入和一体安装提 供了方便，这样用户通过一箜电气线路就可实现对执行机构的控制和位置信号的捕获与反馈.TCR型与执行器之间釆用板 接式(NAMUR, VDI/VDE3845标准)的连接.
为应付不同的使用环境，TCR式的上壳体可以用不同的材料制作提供,在工厂内部环境可以使用透明的聚碳酸酯工程塑 料材(Makrolon®)的盒子.在室外和防爆要求的环境下，具有抗紫外线线，耐高温，抗冲击和有更低的表面电阻的黑色 的尼龙类工程塑料(Vestamid®)的盒子更加适合.在野外环境，推荐使用铝合金材料壳体的开关盒.TCR的底座统日采用 黑色的尼龙类工程塑料(Vestamid®).
TCR系列的每一款都能选装一个半圆形现场可视位置指示器，使现场几乎每个方向的阀门位置的信号都可以被捕获，并用不同颜色的表示出来.另外选装件还有可视窗形盖,M12电磁阀连接装置和LED指示灯.
TC式还有4-20mA电流反馈离散控制型和AS-Interface智能型的系列供选择
TCR产品特点：
1. 设计紧凑完整，安装定位标准化
2. 信号反馈和指示位置是0-360度可调节
3. 一体化的电气连接
多样化的型号供选择
限位开关盒:TCR级/ET级/COM级/ALB级/FMV级/D级/PB级
配件
气动元件
二、TCR级系列特点
描述
TCR级是与我们的客户紧密合作开发的。与普通技术相比，纤薄的设计为用户提供了很多优势。
技术数据
尺寸：144*64*70（不带视觉信标），160*62*80（带视觉信标）
房屋：vestamid(基地），Macrolon/维斯塔米德/铝（封面）
防护等级：IP65(带呼吸膜），IP67/IP68(不带呼吸膜）
细节
超博设计，但可以安装4个微型，2个插槽式或2个接近开关
防震和防踩踏电缆入口，防汉电缆密封套
底座的下部设有通风和除气膜，可避免因温度差异而出汗。
防爆等级
借助内置的微动开关或传感器，可以在气体防爆区域1和2（类别2G和3G）以及粉尘防爆区域21和22（类别2D和3D）中使用。 对于粉尘防爆区域21，还需要使用安全性更高的版本（Ex e）的外壳。
环境温度
低温设计：最大-25°摄氏度
最高温度100°摄氏度
证书和批准
EAC ,SIL2
产品变体
外壳盖：密闭盖(马龙，马甲，铝），视觉面板或视觉信标（黄色/红色）
轴：不锈钢（1.4305） oder工艺 塑料（POM）
电缆密封套数量：系统连接1*M20*1.5,电磁阀连接1*M12*1.5
夹钳：最大10个端子排1.5mm2
Rotech TCR1AVAZ
