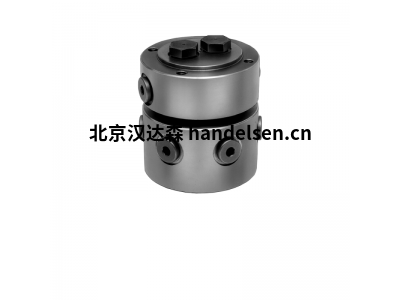

ROEMHELD耦合元件 F9.428 和 F9.430
ROEMHELD耦合元件 F9.428 和 F9.430
描述
联轴器机构和联轴器接头带有轴向密封（见联轴器情况）。这导致非常短的联轴器行程以及联轴器机构的光滑前表面，因此只有很小的污垢和切屑侵蚀区域。
内置类型设计用于安装在板中，特别适合
螺纹主体类型可以直接拧入夹具主体中，因此是两个组件之间的最佳线路连接，例如基本夹具和更换夹具。
在耦合情况下产生的轴向力必须在外部积极或非积极地进行补偿。根据型号的不同，耦合元件可以在压力下或仅在减压模式下（取决于密封材料）进行耦合和分离。
带有预紧阀 (VSV) 的接头可以安装在夹具的返回或松开管路中。该阀将在非耦合（静态）条件下可能产生的压力限制在大约5 巴。在耦合模式下，预加载阀无效。
重要笔记
联轴器元件表面的密封面在联轴器连接前必须进行清洁，以确保联轴器状态下的密封性。我们建议清洗元件，最后用压缩空气清洁它们。应尽可能使用保护罩。
用于连接耦合元件的夹具主体在耦合之前必须平行引导 2-3 毫米，而不会超过径向定位公差。要传输压缩空气和真空，仅使用“减压耦合”的耦合元件。
产品型号：
ROEMHELD耦合元件F9.428
接头 ND12 - 04601004
螺纹主体类型 M45 x 1.5 毫米 – 最大流速 70 l/min – 仅减压联轴器 – 最大250 bar，
耦合机构 ND12 - 04601005
螺纹主体类型 M45 x 1.5 毫米 – 最大流速 70 l/min – 仅减压联轴器 – 最大250 bar，
耦合机构 ND5 - 0460656
Ø19 毫米的内置类型 – 最大。流速 12 l/min – 与系统压力耦合 – 最大300 bar，
耦合机构 ND5 - 0460659
Ø19 毫米的内置版本 – 最大。流速 12 l/min – 仅减压联轴器 – 最大300 bar，
耦合接头 ND5 - 0460691
Ø20 H7 mm 的内置版本 – 最大流速 12 l/min – 与系统压力耦合 – 最大300 bar，
耦合接头 ND3 - 0460692
Ø20 H7 mm 的内置版本 – 最大流量 8 l/min – 与系统压力耦合 – 最大300 bar，
ROEMHELD耦合元件F9.430
耦合接头 ND5 - 0460637
螺纹体类型 M28 x 1.5 mm – 带预载阀 – 仅减压接头 – 最大500 bar，
接头 ND5 - 0460638
螺纹主体类型 M28 x 1.5 mm – 抗系统压力耦合 – 最大500 bar，
耦合机构 ND3 - 0460725
螺纹主体类型 M20 x 1.5 mm – 抗系统压力耦合 – 最大500 bar，
接头 ND3 - 0460727
螺纹主体类型 M24 x 1.5 mm – 抗系统压力耦合 – 最大500 bar，
接头 ND3 - 0460728
螺纹体类型 M24 x 1.5 mm – 带预载阀 – 仅减压接头 – 最大500 bar，
耦合机构 ND3 - 0460730
螺纹主体类型 M20 x 1.5 mm – 仅减压联轴器 – 最大500 bar，
接头 ND3 - 0460731
螺纹主体类型 M24 x 1.5 mm – 仅减压联轴器 – 最大500 bar，
耦合机构 ND5 - 0460735
螺纹主体类型 M24 x 1.5 mm – 抗系统压力耦合 – 最大500 bar，
耦合机构 ND5 - 0460736
螺纹主体类型 M24 x 1.5 mm – 仅减压联轴器 – 最大500 bar，
接头 ND5 - 0460740
螺纹主体类型 M28 x 1.5 mm – 仅减压联轴器 – 最大500 bar，
ROEMHELD耦合元件 F9.428 和 F9.430
