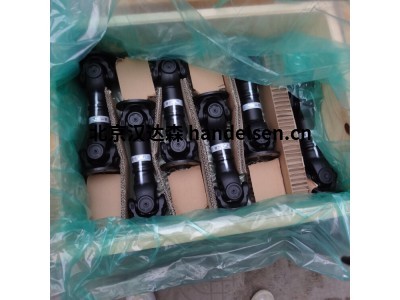

ELBE球窝万向轴 0.800系列 型号：ELBE 0.820.100
ELBE球窝万向轴 0.800系列 型号：ELBE 0.820.100
ELBE球窝万向轴 0.800系列 型号：ELBE 0.820.100
| 刘流 QQ：2850590589 手机：18518172469 电话：010-64717020-112 传真：010-84786709-666 邮件：sales21@handelsen.cn |
 |
 |
球窝万向轴 0.800系列 型号：ELBE 0.820.100
ELBE 0.800系列球窝关节和轴由滑动轴承支撑，只能在低速下使用
允许的最大速度取决于偏转角度和负载，但不应超过500 rpm。
我们强烈建议在不确定情况下咨询我们的技术咨询服务
与万向节不同，球窝关节不能承受轴向应力。
为确保无故障运行，接头必须始终充分润滑。 这也可以通过使用油脂或油填充的波纹管来完成
关于使用球窝关节和轴的进一步信息可以在技术附件第8章的“关于使用的信息”中找到。
提供有关表面再生过程的信息。
通用技术数据
ELBE0.800系列：
最大。 倾斜角度：35°
扭矩范围：高达1370 Nm
材料：11SMnPb 30 k
材料编号1.0718
特殊材料：X 17 CrNi 16-2
材料编号1.4057（耐腐蚀和耐酸）
3. 十字万向轴 0.700系列 型号：ELBE 0.716.100、0.740.100
根据DIN 808的万向节和万向轴由滑动轴承重新支撑，因此它们的使用仅限于低速驱动器。
各自允许的最大转速取决于偏转角度和负载，但不得超过1000 rpm。
我们强烈建议在不确定情况下咨询我们的技术咨询服务
为确保无故障运行，接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。
关于使用万向节和万向轴的更多信息，请参见技术附件第8章的“使用信息”。
提供表面细化过程的信息。
一般技术说明
生产系列0.700：
最大。 偏转角度：45°
扭矩范围：高达450 Nm
材料：11SMnPb 30 k
材料编号1.0718
特殊材料：X 17 CrNi 16-2
材料编号1.4057（耐腐蚀和耐酸）
有关更多详细信息，请参阅
4.万向联轴器 0.100系列 型号：Elbe 0.110.050、0.110.051
扭矩范围：250 bis 35.000 Nm
最大偏转角度可达35°
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
无长度补偿万向节
具有长度补偿的联合中间轴
滚子/或滚针轴承
5. 万向联轴器 0.200系列 型号ELBE 0.204.100
Md Max：100至1.300 Nm
最大偏转角度可达45°
特点：
带长度补偿
没有键槽，
键槽两侧的长度可调整
滚针轴承
6. 万向轴联轴器 0.300系列 型号ELBE 0.313.115
最大Md：4.000至15.000 Nm
最大偏转角度可达42°
特点：
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
双/单接头，长度延长
双长度延长的关节
滚子轴承
7. 万向轴联轴器 0.400系列 型号ELBE 0.403.300
通用技术数据：
最大倾斜角度：高达55°
扭矩范围：高达6100 Nm
HUB连接
叉轴连接
8. 万向轴联轴器0.500系列 型号ELBE 0.509.021
通用技术数据：
最大倾斜角度：最大50°
扭矩范围：高达16900牛米
ELBE球窝万向轴 0.800系列 型号：ELBE 0.820.100
