德国Framo Morat 直齿轮/蜗轮驱动

德国Framo Morat 直列式齿轮箱 滑入式减速电机 Compactaz系列，它将所有功能元件（例如车轮、高精度行星齿轮、强大的电动机、制动器和电子设备）结合到一个包罗万象的解决方案中。

这种模块化和可扩展的系统在紧凑的设计中拥有高性能，并允许用户对负载能力、扭矩、接口、传感器系统和控制配置文件进行调整。

集成限位开关

集成安全限位开关

防爆符合 ATEX 95

溅水 (IP65)

 技术文档

 调查表

 组装说明

 CAD数据

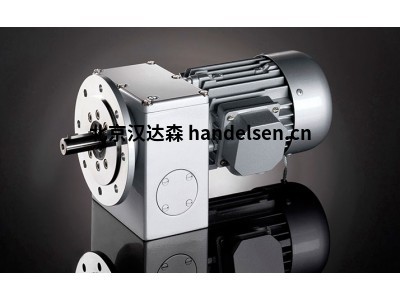

Compacta 系列轴装式齿轮电机是完整的机电驱动器，其中安装的电机的速度使用两到四个减速级降低到所需值。这些驱动器具有高性能和耐用性，并具有紧凑轻巧的设计。

通过将直齿轮/蜗轮驱动与性能优化的电机相结合，实现了紧凑的设计。与市售驱动电机相比，Compacta 电机的重量减轻了 60% 至 70%。这是通过铝压铸技术的一致应用实现的，同时保证了齿轮和电机外壳的高度刚性。

德国Framo Morat 直列式齿轮箱 滑入式减速电机 Compactaz系列

每个驱动器都是专门为每个订单和客户生产和测试的。一个复杂的模块化系统允许类型的多样性和程度的客户需求定制。

由于集成了控制单元，Compta 系列轴装齿轮电机是倒车模式应用的理想驱动器。在两个旋转方向上，定义的终端位置由两个限位开关保护。这种简单的解决方案不仅简化了布线，而且可以快速轻松地配置终端位置。限位开关的高关闭精度保证了向前和向后移动的安全操作。

尺寸

Compacta MR6

输出速度：

2,9 – 100 min -1

输出扭矩：

10,5 – 60 Nm

齿轮比：

27 – 450:1

滑入式减速电机 Compacta MR6

紧凑型 MS12

输出速度：

3 – 193 min -1

输出扭矩：

12 – 142 Nm

齿轮比：

14,2 – 225:1

滑入式减速电机 Compacta MS12
