德国PI Physik Instrumente F-712.PM1/HA2 光学功率计

大量不同的型号可提供真空版本。多轴组合可通过转接支架实现，利用匹配的Z向位移台和转台还可实现更加紧凑的结构。

运动控制器可为台式设备、机架版本或紧凑型OEM设备。它们的共同因子是通过通用指令集（GCS）进行指令控制，从而简化控制和编程，且不受驱动器类型的限制。

多轴工业应用中带ACS运动控制器的多轴系统可供货。对于精密和以运动为中心的工业应用，其可实现利用现场总线接口进行简易集成。

F-712.PM1 光学功率计

非常适用于硅光子学中的应用

§ 高动态范围

§ 波长范围为400至1550纳米

§ 灵活的电流输入范围达1毫安

§ 对数输出

产品概述

这款光学功率计可将光信号转换成分辨率高、带宽极大的电压信号。光输入设计使得光信号的测量不受连接器中光纤位置的限制。

设备还具有电流输入。例如，光电二极管可与该输入连接，使二极管电流转换成对数电压信号。输入间的切换通过按键完成，且当电流输入被启用时，LED指示灯将点亮。光学功率计的大波长范围使其能在可见光和红外光范围内工作，无需切换。精确的对数输出信号是光学对准系统的理想选择。因此，光学功率计可适用于市面上最快速的全自动对准系统。

订购信息

F-712.PM1

光学功率计，波长范围为400- 1550纳米，输入电流达1毫安，信号带宽为20千赫兹，对数输出为±5伏，台式设备，包含电源适配器

F-712.HA2高精度双面光纤对准系统

用于对准光纤和光学元件的6自由度系统

用于光纤对准的集成扫描程序

丰富的软件包

位置传感器具有高精度和运行可靠性

非常适合硅光子学应用

直接检测光信号

几根光纤自动对准<0.5s

快速和高精度驱动器

光纤对准系统的基础是非常坚硬的设置，配有H-811六足机和P-616NanoCube®纳米定位仪。 用于自由度运动的平行运动学设计确保了高系统刚度。 电动驱动器可实现更长的行程范围，同时，NanoCube®纳米定位器可确保快速扫描运动和漂移效果的动态补偿。 柔性导轨和全陶瓷绝缘PICMA®执行器可确保较长的使用寿命。 因为所有驱动器都配备有位置传感器，所以例如可以可靠地防止与昂贵的硅晶片的碰撞。

PICMA压电陶瓷促动器带来超长使用寿命

专利的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。

并联位置测量实现纳米级的高跟踪精度

各自由度均相对于单一固定参考进行了测量。对其他轴的不良运动串扰均可得到实时主动补偿（取决于带宽）（主动导向）。即使在动态操作中，跟踪精度也可高达纳米级。

订购信息

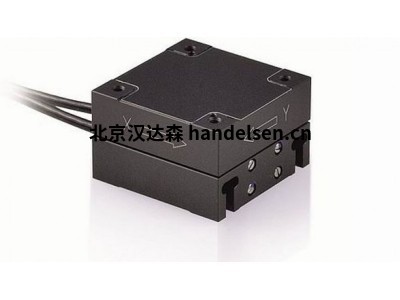

P-517.2CL

精密XY向纳米定位系统，100 微米 × 100微米，电容传感器，平行计量，LEMO连接器



P-517.2CD

精密XY向纳米定位系统，100 微米 × 100微米，电容传感器，平行计量，Sub-D连接器



P-527.2CL

精密XY向纳米定位系统，200 微米 × 200 微米，电容传感器，平行计量，LEMO连接器



P-527.2CD

精密XY向纳米定位系统，200 微米 × 200 微米，电容传感器，平行计量，Sub-D连接器



P-517.3CL

精密XYZ向纳米定位系统，100 微米 × 100 微米 × 20 微米，LEMO连接器，电容传感器，平行计量



P-517.3CD

精密XYZ向纳米定位系统，100 微米 × 100 微米 × 20 微米，Sub-D连接器，电容传感器，平行计量



P-527.3CL

精密XYZ向纳米定位系统，200 微米 × 200 微米 × 20 微米，LEMO连接器，电容传感器，平行计量



P-527.3CD

精密XYZ向纳米定位系统，200 微米 × 200 微米 × 20 微米，Sub-D连接器，电容传感器，平行计量



P-517.RCD

精密XY向/旋转纳米定位系统，100 微米 × 100 微米，2 毫弧度，电容传感器，平行计量，Sub-D连接器



P-527.RCD

精密XY向/旋转纳米定位系统，200 微米 × 200 微米，4 毫弧度，电容传感器，平行计量，Sub-D连接器

P-561 • P-562 • P-563 PIMars纳米定位平台

用于多达3轴的高精度纳米定位系统





§ 并联运动实现更快的响应时间和更高的 多轴精度

§ 行程达300 × 300 × 300微米

§ 电容式传感器带来最高线性度

§ 零间隙，高精度柔性铰链导向系统

§ 优异的扫描平面度

§ 高动态XYZ版本

§ 通孔尺寸66 毫米×66毫米

§ PICMA压电陶瓷促动器带来超长使用寿 命

§ 超高真空版本达10-9百帕



描述

应用领域

·         扫描显微镜

·         掩模/晶圆定位

·         干涉测量

·         测量技术

·         生物技术

·         扫描和筛选

带电容式传感器，实现亚纳米分辨率

电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。

自动配置和快速部件更换

机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的Sub-D连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。

适用于复杂真空应用

压电陶瓷系统中使用的所有部件均非常适合于在真空中使用。操作无需润滑剂或润滑脂。无聚合物的压电陶瓷系统可实现极低的排气率。

PICMA压电陶瓷促动器带来超长使用寿命

专利的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。

并联位置测量实现纳米级的高跟踪精度

各自由度均相对于单一固定参考进行了测量。对其他轴的不良运动串扰均可得到实时主动补偿（取决于带宽）（主动导向）。即使在动态操作中，跟踪精度也可高达纳米级。

订购信息

P-561.3CD

具有长行程的PIMars XYZ向纳米定位系统，100 微米 × 100 微米 × 100 微米，Sub-D连接器，电容传感器，平行计量



P-561.3CL

具有长行程的PIMars XYZ向纳米定位系统，100 微米 × 100 微米 × 100 微米，LEMO连接器，电容传感器，平行计量



P-561.3DD

PIMars高动态XYZ向纳米定位系统，45 微米 × 45 微米 × 15 微米，电容传感器，平行计量，Sub-D连接器，直接驱动



P-562.3CD

具有长行程的PIMars XYZ向纳米定位系统，200 微米 × 200 微米 × 200 微米，Sub-D连接器，电容传感器，平行计量



P-562.3CL

具有长行程的PIMars XYZ向纳米定位系统，200 微米 × 200 微米 × 200 微米，LEMO连接器，电容传感器，平行计量



P-563.3CD

具有长行程的PIMars XYZ向纳米定位系统，300 微米 × 300 微米 × 300 微米，Sub-D连接器，电容传感器，平行计量



P-563.3CL

具有长行程的PIMars XYZ向纳米定位系统，300 微米 × 300 微米 × 300 微米，LEMO连接器，电容传感器，平
