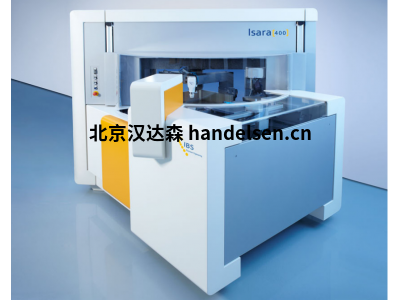

IBS 高精度坐标测量机ISARA400

      ISARA 400 是唯一一台对自由形态、球体和更高要求的部件提供可追溯完整 3D 测量的测量机。

ISARA 400 作为一台高精度坐标测量机，用于大型复杂部件的 3D 测量系统，该系统利用热稳定性动态 3D 测量方法，可在所有三个维度上提供纳米精度，基于精密工程的基本原则，ISARA 400 提供了克服标准光学方法或触觉剖析器的限制的设计，使其成为市场精确的三维坐标测量机。


李银 QQ：3636923259   手机：17150029804 电话：010-64714988-222 传真：010-64714988-668 邮件：tk6@handelsen.cn

产品优势

 1.6 nm 的 3D 分辨率。

测量范围为 400 x 400 x 100 mm，大于任何其他可比 CMM。

复杂表面和自由形态的全 3D 测量 （-90o 至 + 90o）。

可追溯的测量不确定性。

能够将光学表面引用到机械参考


一般来说，热效应是测量机器精度不可重复性的来源之一，ISARA400 CMM 利用零杜尔®和碳化硅 （SiC） 等低膨胀材料，将这些热效应影响降至低。在测量过程中，外壳最大限度地减少了来自机器环境的热输入（例如操作员）。ISARA 3D CMM 能够降低其对纳米级的热灵敏度。

技术参数

主要尺寸

2.6 x 2.3 x 2.4 米

0.8 x 0.8 x 2.1米

悬挂的机器质量总数，包括副车架和围栏

机器质量

约3000公斤

约4000公斤

电力供应

气动供应干空气

电源和空气供应

AC 230 V ± 5%, 10 A

7 bar, 80 nl/min

质量等级3 (ISO 8573.1)

污垢颗粒大小。

油，包括蒸气。

水含量@7巴。

压力

ppm. vol:

< 5 μm

< 1 mg/m3

< -20ºC

< 128 ppm

允许的温度范围：15 ... 25 °C

最大温度范围：20 °C ± 0.5 °C

用于指定的精度：小于0.1 °C/h

短时间的温度变化：900 - 1100 hPa

气压范围：40 - 60 %

湿度

振动水平

需要一个清洁的环境。

符合振动标准D
