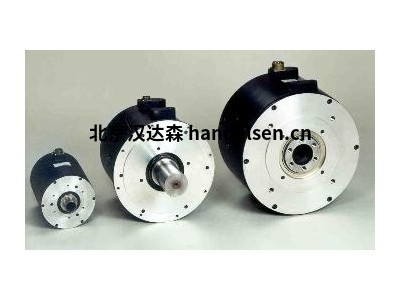

ALXION无刷电机FC

　　基于应制定特定范围的想法，FC PM 三相同步电机系列采用高扭矩轴直接驱动，无需齿轮，诞生于 90 年代初。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　该项目由国家加强研究局支持，导致ALXION开发了7个永磁无刷电机系列，专门设计用于玻璃和轮胎工业、印刷机、纺织机等各种工业环境中的直接驱动应用。电机存在于 230 Vac 和 400V / 460 Vac 绕合。目前，对于新的应用，他们被ST汽车的最新范围所取代。

　　主要特点

　　永久扭矩高达 461 Nm，峰值扭矩高达 1745 Nm

　　使用直径达 70 mm 的空心轴的可能性

　　低速旋转，从 800 到 190 转转，具体取决于类型

　　具有高分辨率的位置信号：每次革命最多393612点

　　高精度解析器： +/- 1 弧分钟

　　可选： 精氨酸 / 科辛或 TTL 编码器

　　优势

　　无减员

　　无反弹

　　高精度伺服

　　抑制维护

　　简化机制

　　噪

　　范围的特征

　　无刷电机ALXION FC系列是专门为轴上的直接驱动应用设计的，无需减压器。

　　该系列包括 7 个主要型号，执行连续扭矩范围从 14.3 Nm 到 460 Nm， 峰值扭矩从42.6 Nm到1745

　　Nm不等，由于电磁、机械和热特性的优化，连续扭矩重量比达到2.3 Nm/kg，峰值扭矩重量比达到8.3 Nm/kg。

　　由于热惯性高，峰值扭矩仅受驱动器超载能力的限制，即标准为 2 到 5 秒。

　　扭矩/速度特性允许在不褪色的情况下达到峰值扭矩，速度等于或大于 2 RPS。

　　因此，峰值功率可达 20 kW。

　　FC 电机范围 - 补充数据

　　FC 汽车版本 230 Vac

　　摊位连续扭矩：从 14.3 Nm 到 461 Nm

　　峰值扭矩：从 42.6 Nm 到 1745 Nm

　　额定速度：从 210 Nm 到 800 RPM

　　技术特点 FC 汽车版本 230 Vac

　　扭矩 / 速度特征 汽车 FC 版本 230 Vac

　　汽车版本 400 Vac / 460 Vac

　　摊位连续扭矩：从 14.3 Nm 到 461 Nm

　　峰值扭矩：从 43.8 Nm 到 1745 Nm

　　额定速度：从 190 Nm 到 800 RPM

　　技术特点 FC 汽车版本 400 Vac / 460 Vac

　　扭矩 / 速度特征 汽车 FC 版本 400 Vac / 460 Vac

　　尺寸

　　尺寸 170 FC / 290 FC / 390 FC

　　径向负载

　　径向负载 170 FC / 290 FC / 390 FC

　　连接器描述

　　电源连接器 / 解决器连接器

　　FC 电机的架构

　　图式
