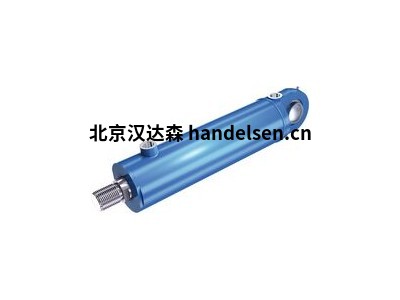

Bosch Rexroth品牌 重载型液压缸CSM1系列产品介绍
Bosch Rexroth品牌 重载型液压缸CSM1系列产品介绍
| 薛钧 QQ：259698043 手机：18510057390 电话：010-64714988-217 传真：010-64714988-668 邮件：tk7@handelsen.cn |
 |
 |
系列 M1
组件系列 2X
额定压力 160 bar
活塞- Ø 40 … 200 mm
活塞杆-Ø 28 … 140 mm
行程长度可达 3000 mm
排气/测量耦合：
默认情况下，柱塞直径 ≥ 40 mm 时，会在缸头和缸底提供用于防止意外拧掉并获得专利的安全排气阀。
对于柱塞直径 25 + 32 mm，在缸头和缸底已安装 未 进行紧固以防被拧掉的排气螺钉 G1/8。
在这些油口上可以安装用于压力测量或进行无污染排气的带单向阀的测量耦合。
测量耦合带有单向阀功能，当系统压力已存在时也可连接。
尺寸：安装类型 MT4：
1.活塞杆端 “G”和“K”的螺纹
2.活塞杆端 “H”和“F”的螺纹
3.ØD4 最大凹槽深度 0.5 mm
4.管路连接 “B”
5.管路连接 “R”
6.公差符合 EN ISO 9013：热切削
7.订货时始终以明文标注“XV” 尺寸（请遵守 XV最小 和 XV最大）
1)排气阀：对着活塞杆端看，其位置与管路连接始终相差 90°（顺时针方向）
2)节流阀仅在端位置缓冲 “E”（相对排气阀旋转 180°）
3)凹槽最大深度 2 mm，用于内六角螺钉，符合 ISO 4762
安装螺钉不得受剪切力。必须用指定的紧固扭矩 Mm 紧固符合 ISO 4762（性能等级 10.9）的安装螺钉。
如果计算出的摩擦力 FR 低于最大液压缸力，则必须在缸头处插入一个装配钥匙。
计算原理：
▶ 指定的摩擦力 FR 是指摩擦系数 0.2（钢／钢）
▶ 缸头侧底座作为固定轴承
▶ 缸底侧底座作为松配轴承
Bosch Rexroth部分型号：
Bosch Rexroth MAD100D-0100
Bosch Rexroth MAD100D-0150
Bosch Rexroth MAD100D-0200
Bosch Rexroth MAD100D-0250
Bosch Rexroth MAD130B-0050
Bosch Rexroth MAD130B-0100
Bosch Rexroth MAD130B-0150
Bosch Rexroth MAD130B-0200
Bosch Rexroth MAD130B-0250
Bosch Rexroth MAD130C-0050
Bosch Rexroth MAD130C-0100
Bosch Rexroth MAD130C-0150
扭结计算：
有关铰接导向的负载和抗扭结安全系数 3.5 的允许行程长度，请参阅相关表格。
对于液压缸的其它安装位置，允许行程长度必须以插值法插入。
非导向负载的允许行程长度可应要求提供。
1.根据欧拉 (Euler) 公式计算
如果 λ > λg
2.根据台特迈尔 (Tetmajer) 公式计算
如果 λ ≤ λg
