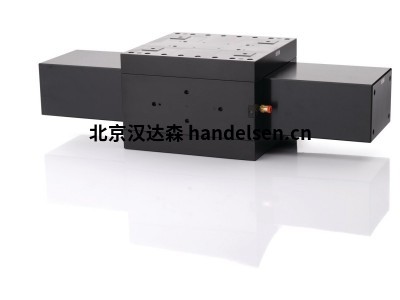

IBS 端部支撑气动滑轨S40-01200-125508
IBS 端部支撑气动滑轨S40-01200-125508
末端支撑气动导轨为简单的滑轨，末端支撑式气动滑轨设计用于无法连续支撑滑轨或复杂的情况。端部支撑的滑块通常用于传统 X/Y 轴配置的龙门，但也可以通过固定平台和移动用于控制探针的导杆用于 Z 轴。
该装置是最大的端部支撑气动滑轨，具有 8 英寸长的滑道，可通过 3 英寸 x 5 英寸的导轨提供集成精度，行程超过 12 英寸。这种标准的集成滑轨和导轨组件已准备好用于终端支持的应用。
S40-01200-125508
| 李银 QQ：3636923259 手机：13390162006 电话：010-64714988-222 传真：010-64714988-668 邮件：tk6@handelsen.cn |
 |
 |
输入压力 0.41兆帕
流动 12 无功
精度“Y” 每 25MM 0.25 微米
刚度“Y” 466,273.5 牛/毫米
刚度“Z” 545,080.3 牛/毫米
最大俯仰力矩 60.45 牛米
最大侧倾力矩 58.05 牛米
偏航力矩最大值 51.7 牛米
行程长度 304.8 毫米
最大负载 (Z) “顶部负载” 1384.4 北
最大负载（Y）“侧向负载” 1184.3 北
精度“X” 每 25MM 0.25 微米
导轨长度 508 毫米
末端支撑气动导轨为最简单的滑轨，末端支撑式气动滑轨设计用于无法连续支撑滑轨或复杂的情况。端部支撑的滑块通常用于传统 X/Y 轴配置的龙门，但也可以通过固定平台和移动用于控制探针的导杆用于 Z 轴。
