祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

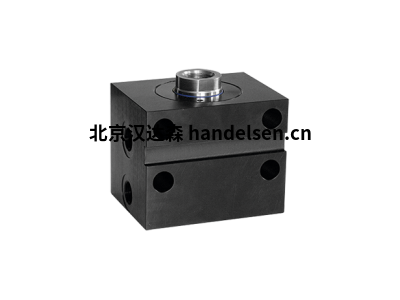

601 型的块状圆柱体有四个横向孔以及一个横向凹槽。横向凹槽适合容纳标准凹槽石(参见配件)。这允许圆柱体快速、轻松地定位和对齐。

　　在更高的压力下，气缸必须靠在力方向上(用凹槽石或停止条)支撑。

　　根据DIN EN ISO 4762，气缸用圆柱螺钉固定。压力介质通过管道线连接根据DIN ISO 228-1 提供。

　　类型： 601-016

　　活塞直径： 16mm

　　棒直径： 10mm

　　活塞杆与内部线程 – 密封变种： NBR

　　冲程： 16mm： 601-016-016.步

　　行程： 50mm： 601-016-050.步

　　行程： 100mm： 601-016-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 16mm： 601-016-016-V.步

　　冲程： 50mm： 601-016-050-V.step

　　冲程： 100mm： 601-016-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 16 毫米： 601-016-016-A.步

　　冲程： 50mm： 601-016-050-A.step

　　冲程： 100mm： 601-016-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 16 毫米： 601-016-016-V-A.步

　　冲程： 50mm： 601-016-050-V-A.step

　　冲程： 100mm： 601-016-100-V-A.step类型： 601-025

　　活塞直径： 25mm

　　棒直径： 16mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 20mm： 601-025-020.步

　　行程： 50mm： 601-025-050.步

　　行程： 100mm： 601-025-100.step

　　活塞杆与内部线程 – 密封变种： FKM

　　冲程： 20mm： 601-025-020-V.步

　　行程： 50mm： 601-025-050-V.step

　　冲程： 100mm： 601-025-100-V.step

　　活塞杆与男性线 - 密封变种： NBR

　　冲程： 20 毫米： 601-025-020-A.步

　　冲程： 50mm： 601-025-050-A.步

　　行程： 100mm： 601-025-100-A.step

　　活塞杆与男性线程 - 密封变种： FKM

　　冲程： 20 毫米： 601-025-020-V-A.step

　　冲程： 50mm： 601-025-050-V-A.step

　　冲程： 100mm： 601-025-100-V-A.step

　　楼上

　　类型： 601-032

　　活塞直径： 32mm

　　棒直径： 20mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 25mm： 601-032-025.步

　　行程： 50mm： 601-032-050.步

　　冲程： 100mm： 601-032-100.step

　　活塞杆与内部螺纹 – 密封变体： FKM

　　冲程： 25mm： 601-032-025-V.step

　　冲程： 50mm： 601-032-050-V.step

　　冲程： 100mm： 601-032-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 25mm： 601-032-025-A.步

　　行程： 50mm： 601-032-050-A.step

　　冲程： 100mm： 601-032-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 25 毫米： 601-032-025-V-A.步

　　冲程： 50mm： 601-032-050-V-A.步

　　行程： 100mm： 601-032-100-V-A.step类型： 601-040

　　活塞直径： 40mm

　　棒直径：25mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 25mm： 601-040-025.步

　　行程： 50mm： 601-040-050.步

　　行程： 100mm： 601-040-100.step

　　活塞杆与内部螺纹 – 密封变种： FKM

　　冲程： 25mm： 601-040-025-V.步

　　行程： 50mm： 601-040-050-V.step

　　冲程： 100mm： 601-040-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 25mm： 601-040-025-A.步

　　行程： 50mm： 601-040-050-A.step

　　冲程： 100mm： 601-040-100-A.step

　　活塞杆与男性线程 - 密封变种： FKM

　　冲程： 25mm： 601-040-025-V-A.步

　　行程： 50mm： 601-040-050-V-A.step

　　冲程： 100mm： 601-040-100-V-A.step

　　楼上

　　类型： 601-050

　　活塞直径： 50mm

　　棒直径： 32mm

　　活塞杆与内部螺纹 - 密封变种： NBR

　　冲程： 25mm： 601-050-025.步

　　行程： 50mm： 601-050-050.步

　　冲程： 100mm： 601-050-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 25mm： 601-050-025-V.step

　　冲程： 50mm： 601-050-050-V.step

　　冲程： 100mm： 601-050-100-V.step

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 30mm： 601-063-030.步

　　行程： 63mm： 601-063-063.步

　　行程： 100mm： 601-063-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 30mm： 601-063-030-V.step

　　冲程： 63mm： 601-063-063-V.步

　　行程： 100mm： 601-063-100-V.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 32mm： 601-080-032-V-A.步

　　行程： 80mm： 601-080-080-V-A.stepTyp: 601-100

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 40mm： 601-100-040-V-A.步

　　行程： 100mm： 601-100-100-V-A.step

　　楼上

　　类型： 601-125

　　活塞直径： 125mm

　　棒直径： 80mm

　　活塞杆与内部线程 – 密封变种： NBR

　　冲程： 40mm： 601-125-040.步

　　行程： 100mm： 601-125-100.step

　　活塞杆与内部螺纹 – 密封变体： FKM

　　冲程： 40mm： 601-125-040-V.步

　　行程： 100mm： 601-125-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 40mm： 601-125-040-A.步

　　冲程： 100mm： 601-125-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 40mm： 601-125-040-V-A.步

　　行程： 100mm： 601-125-100-V-A.step类型： 601-160

　　活塞直径： 160mm

　　棒直径： 100mm

　　活塞杆与内部线程 – 密封变体： NBR

　　冲程： 40mm： 601-160-040.步

　　冲程： 100mm： 601-160-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 40mm： 601-160-040-V.步

　　行程： 100mm： 601-160-100-V.step

　　活塞杆与男性线 - 密封变种： NBR

　　冲程： 40mm： 601-160-040-A.步

　　冲程： 100mm： 601-160-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 40mm： 601-160-040-V-A.步

　　行程： 100mm： 601-160-100-V-A.step
