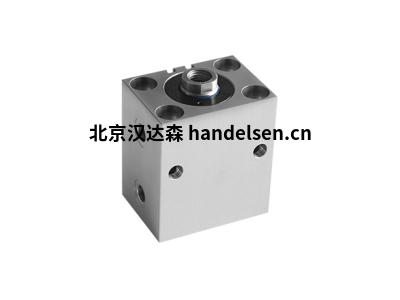

GERMA铝块气缸700

GERMA铝块气缸700

纵向和横向孔，带管线连接活塞直径25-63毫米 压缩力4.9-109kN 牵引力2.9-65kN 冲程20-100毫米

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　700型铝块气缸有四个纵向孔，两侧都降低了，还有两个横向孔(从冲程级别 3 中降低 4 个横孔)。

　　如果气缸通过横向孔固定，则必须通过针对力方向的停止条在更高的压力下支撑气缸。气缸根据DIN

　　EN ISO 4762 用气缸螺丝固定，压力介质通过管道线连接根据DIN ISO 228-1 提供。

　　类型： 700-025

　　活塞直径： 25mm

　　棒直径： 16mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 20mm： 700-025-020.步

　　行程： 50mm： 700-025-050.步

　　行程： 100mm： 700-025-100.step

　　活塞杆与内部线程 – 密封变种： FKM

　　冲程： 20mm： 700-025-020-V.步

　　行程： 50mm： 700-025-050-V.step

　　冲程： 100mm： 700-025-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 20mm： 700-025-020-A.步

　　行程： 50mm： 700-025-050-A.step

　　冲程： 100mm： 700-025-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 20 毫米： 700-025-020-V-A.步

　　冲程： 50mm： 700-025-050-V-A.step

　　冲程： 100mm： 700-025-100-V-A.step类型： 700-032

　　活塞直径： 32mm

　　棒直径： 20mm

　　活塞杆与内部螺纹 – 密封变体： NBR

　　冲程： 25mm： 700-032-025.步

　　冲程： 50mm： 700-032-050.步

　　冲程： 100mm： 700-032-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 25mm： 700-032-025-V.步

　　行程： 50mm： 700-032-050-V.step

　　冲程： 100mm： 700-032-100-V.step

　　活塞杆与男性线 - 密封变种： NBR

　　冲程： 25mm： 700-032-025-A.步

　　冲程： 50mm： 700-032-050-A.step

　　冲程： 100mm： 700-032-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 25 毫米： 700-032-025-V-A.步

　　冲程： 50mm： 700-032-050-V-A.step

　　冲程： 100mm： 700-032-100-V-A.step

　　楼上

　　类型： 700-040

　　活塞直径： 40mm

　　棒直径： 25mm

　　活塞杆与内部线程 – 密封变体： NBR

　　冲程： 25mm： 700-040-025.步

　　行程： 50mm： 700-040-050.步

　　行程： 100mm： 700-040-100.step

　　活塞杆与内部螺纹 – 密封变体： FKM

　　冲程： 25mm： 700-040-025-V.步

　　行程： 50mm： 700-040-050-V.步

　　行程： 100mm： 700-040-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 25mm： 700-040-025-A.步

　　行程： 50mm： 700-040-050-A.step

　　冲程： 100mm： 700-040-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 25mm： 700-040-025-V-A.step

　　冲程： 50mm： 700-040-050-V-A.step

　　冲程： 100mm： 700-040-100-V-A.step类型： 700-050

　　活塞直径： 50mm

　　棒直径： 32mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 25mm： 700-050-025.步

　　行程： 50mm： 700-050-050.步

　　行程： 100mm： 700-050-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 25mm： 700-050-025-V.步

　　行程： 50mm： 700-050-050-V.step

　　冲程： 100mm： 700-050-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 25mm： 700-050-025-A.步

　　行程： 50mm： 700-050-050-A.step

　　冲程： 100mm： 700-050-100-A.step

　　活塞杆与男性线程 - 密封变种： FKM

　　冲程： 25mm： 700-050-025-V-A.步

　　行程： 50mm： 700-050-050-V-A.step

　　冲程： 100mm： 700-050-100-V-A.step

　　楼上

　　类型： 700-063

　　活塞直径： 63mm

　　棒直径： 40mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 30mm： 700-063-030.步

　　行程： 63mm： 700-063-063.步

　　行程： 100mm： 700-063-100.step

　　活塞杆与内部线程 – 密封变种： FKM

　　冲程： 30mm： 700-063-030-V.步

　　冲程： 63mm： 700-063-063-V.step

　　冲程： 100mm： 700-063-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 30mm： 700-063-030-A.步

　　冲程： 63mm： 700-063-063-A.步

　　冲程： 100mm： 700-063-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 30mm： 700-063-030-V-A.步

　　行程： 63mm： 700-063-063-V-A.step

　　冲程： 100mm： 700-063-100-V-A.step
