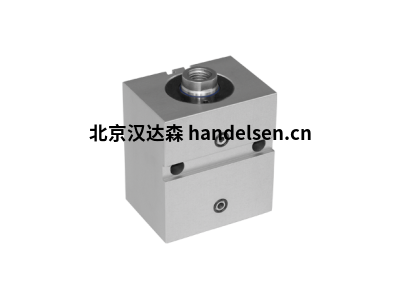

GERMA铝块气缸704

　　GERMA铝块气缸704

　　4个横孔和横向凹槽，带有O形环座椅宽边活塞直径25-63毫米 压缩力4.9-109kN 牵引力2.9-65kN 冲程20-100毫米

　　类型 704* 的铝块圆柱体有两个横向孔(从冲程级别 2 中为 4 个横向孔)以及一个较宽的横向凹槽。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　在更高的压力下，气缸必须靠在力方向上(用凹槽石或停止条)支撑。

　　根据DIN EN ISO 4762，气缸用圆柱螺钉固定。压力介质直接通过房屋宽侧的孔提供，这些孔由 O 环密封。

　　类型： 704-025

　　活塞直径： 25mm

　　棒直径： 16mm

　　活塞杆与内部线程 – 密封变种： NBR

　　冲程： 20mm： 704-025-020.步

　　行程： 50mm： 704-025-050.步

　　行程： 100mm： 704-025-100.step

　　活塞杆与内部螺纹 – 密封变种： FKM

　　冲程： 20mm： 704-025-020-V.步

　　行程： 50mm： 704-025-050-V.step

　　冲程： 100mm： 704-025-100-V.step

　　活塞杆与男性线 - 密封变种： NBR

　　冲程： 20mm： 704-025-020-A.步

　　冲程： 50mm： 704-025-050-A.step

　　冲程： 100mm： 704-025-100-A.step

　　活塞杆与男性线程 - 密封变种： FKM

　　冲程： 20mm： 704-025-020-V-A.step

　　冲程： 50mm： 704-025-050-V-A.step

　　冲程： 100mm： 704-025-100-V-A.step类型： 704-032

　　活塞直径： 32mm

　　棒直径： 20mm

　　活塞杆与内部线程 – 密封变种： NBR

　　冲程： 25mm： 704-032-025.步

　　行程： 50mm： 704-032-050.步

　　行程： 100mm： 704-032-100.step

　　活塞杆与内部线程 – 密封变体： FKM

　　冲程： 25mm： 704-032-025-V.步

　　冲程： 50mm： 704-032-050-V.step

　　冲程： 100mm： 704-032-100-V.step

　　活塞杆与男性线 - 密封变种： NBR

　　冲程： 25 毫米： 704-032-025-A.步

　　冲程： 50mm： 704-032-050-A.步

　　冲程： 100mm： 704-032-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 25mm： 704-032-025-V-A.step

　　笔触： 50mm： 704-032-050-V-A.step

　　冲程： 100mm： 704-032-100-V-A.step

　　楼上

　　类型： 704-040

　　活塞直径： 40mm

　　棒直径： 25mm

　　活塞杆与内部线程 – 密封变体： NBR

　　冲程： 25mm： 704-040-025.步

　　行程： 50mm： 704-040-050.步

　　行程： 100mm： 704-040-100.step

　　活塞杆与内部螺纹 – 密封变种： FKM

　　冲程： 25mm： 704-040-025-V.步

　　行程： 50mm： 704-040-050-V.step

　　冲程： 100mm： 704-040-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 25mm： 704-040-025-A.步

　　行程： 50mm： 704-040-050-A.step

　　冲程： 100mm： 704-040-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 25mm： 704-040-025-V-A.步

　　行程： 50mm： 704-040-050-V-A.step

　　冲程： 100mm： 704-040-100-V-A.step类型： 704-050

　　活塞直径： 50mm

　　棒直径： 32mm

　　活塞杆与内部线程 – 密封变种： NBR

　　冲程： 25mm： 704-050-025.步

　　行程： 50mm： 704-050-050.步

　　冲程： 100mm： 704-050-100.step

　　活塞杆与内部螺纹 – 密封变种： FKM

　　冲程： 25mm： 704-050-025-V.步

　　行程： 50mm： 704-050-050-V.step

　　冲程： 100mm： 704-050-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 25mm： 704-050-025-A.步

　　冲程： 50mm： 704-050-050-A.step

　　冲程： 100mm： 704-050-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 25mm： 704-050-025-V-A.step

　　冲程： 50mm： 704-050-050-V-A.step

　　冲程： 100mm： 704-050-100-V-A.step

　　楼上

　　类型： 704-063

　　活塞直径： 63mm

　　棒直径： 40mm

　　活塞杆与内部螺纹 – 密封变种： NBR

　　冲程： 30mm： 704-063-030.步

　　冲程： 63mm： 704-063-063.步

　　冲程： 100mm： 704-063-100.step

　　活塞杆与内部螺纹 – 密封变体： FKM

　　冲程： 30mm： 704-063-030-V.步

　　冲程： 63mm： 704-063-063-V.步

　　行程： 100mm： 704-063-100-V.step

　　活塞杆与男性线程 – 密封变种： NBR

　　冲程： 30mm： 704-063-030-A.步

　　冲程： 63mm： 704-063-063-A.步

　　行程： 100mm： 704-063-100-A.step

　　活塞杆与男性线程 – 密封变种： FKM

　　冲程： 30mm： 704-063-030-V-A.step

　　冲程： 63mm： 704-063-063-V-A.step

　　冲程： 100mm： 704-063-100-V-A.step
