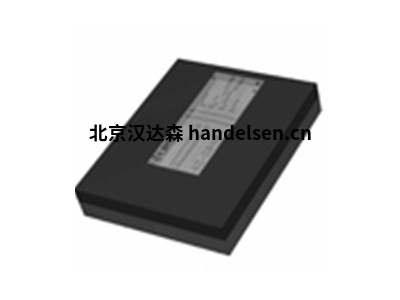

IC-HAUS光学编码器IC-LGC
1.IC-HAUS光学编码器:
①编码器iC为编码器应用提供单芯片光学和磁性编码器解决方案以及内插器和信号调理iC。光学编码器iC将有源光电二极管阵列用于增量和绝对光学编码器。iC具有多通道光学扫描，信号调理和处理功能。
②应用范围：运动控制，驱动系统，机器人技术，光学编码器。具有级联串行接口(SSI)的iC-LV 5位光学编码器。
③应用领域：光学编码器恒光扫描，低分辨率单圈编码器，多圈编码器。特征：由于具有片上光电传感器的单片结构，因此具有很高的同步性和技术可靠性，以600µm的间距进行持续光评估扫描，具有高截止频率的光电流放大器。
④带有40 mA LED驱动器的可调照明控制可确保接收器在整个使用寿命中保持恒定的功率，通过警报消息(例如，LED控制错误上的EOL消息)监视安全工作范围。
⑤通过扩展的SSI接口输出串行数据，并行5位数据输出为格雷码或二进制码，MSB磁道的可调相位选择以指示格雷码方向，可选全轨位反转。
2.IC-HAUS电磁编码器：
①电磁编码器iC提供线性和旋转磁性编码和信号调节。差分传感可减少位移和磁场误差。所有类型的圆形和矩形径向磁体均可用于同轴编码器iC。
②应用范围：线性和角度编码器，位置测量系统，机器人运动和车辆控制，iC-ML 8位线性位置霍尔编码器IC，可级联。
③应用领域：模拟和数字线性传感器，增量式线性编码器，极轮感应，电位器更换。特征：线性霍尔传感器阵列，磁极间距为2.56 mm，由于差分测量技术而对杂散磁场不敏感，内插器的8位线性分辨率为20µm，线速度高达5 m/s，信号输出的缓冲I/O级。
④用于操作模式选择的配置输入，模拟操作模式：正弦/余弦信号控制为2 Vpp-幅度可选的三角或锯齿信号。
⑤数字操作模式：带Z索引脉冲的A/B正交信号，外部二进制计数器的计数器脉冲，多个iC-ML的级联可用于链式操作(独立标度x，y，z的评估)，误差信号输出，用于检测低磁场强度。
3.IC-HAUS26位Nonius编码器：
①具有3通道的iC-MNF 26位Nonius编码器。采样14位Sin/D插值，应用领域：光学和磁性位置传感器，多通道正弦数字转换器，单圈和多圈绝对值编码器，绝对位置的线性刻度。
②特征：在2.3μs内快速进行14位正弦数字转换，同时采样3个通道，最多26位单圈位置的2或3轨道非ius计算，BiSS C，SSI和SPI接口用于位置数据，适用于BiSS C，SSI的故障安全RS422收发器。
③差分1 Vpp sin/cos输出至100Ω，防短路差分和单端PGA输入，最高200 kHz，输入适应电流或电压信号，可调信号调节，用于偏移，幅度和相位，通过LED或MR桥电流控制来稳定输入信号。
4.IC-HAUS公司部分产品型号：
①IC-HAUS光学编码器IC-LGC
②IC-HAUS交流电源IC-DC eval DC1D
③IC-HAUS编码器IC-MH8 QFN28-5X5
④IC-HAUS角度编码器IC-MA eval MA1D
⑤IC-HAUS编码器IC-MH8 eval MH2D
⑥IC-HAUS位置传感器IC-MZ DFN10
⑦IC-HAUS编码器IC-MH QFN28
