BEHLKE开关 HTS 101-03系列选型参考
BEHLKE开关 HTS 101-03系列参考
电压从1到150 kV（交流和直流） 所有产品均符合RoHS要求
脉冲功率高达1500兆瓦
最大限度。功耗高达50 kW
从5 ns到无限的导通时间
连续波频率高达3 MHz（使用DLC）
突发频率高达10 MHz
典型抖动100到500 ps
隔离电压从20到200 kV
单开关，推挽开关
交流开关，交流推拉开关
MOSFET，IGBT和SCR技术
可变或固定的准时
施密特触发器特性的TTL兼容控制输入
TTL故障信号输出TTL禁止输入（并非适用于所有型号）
同步I / O（并非所有型号）
内部时钟与
触发器同步，干扰极低
在短或不确定的控制脉冲时没有不稳定，没有损坏的风险
温控器w。响应时间短
辅助电压监控
开关频率监控
有源输入滤波器，具有出色的EMC
耦合电容最小
开关杂散电感极低
LED指示灯（并非所有型号）
高性价比的塑料外壳
可选的液体冷却（ILC，DLC）
可选散热片（铜，陶瓷）
可选的Cu冷却法兰（GCF）
可选的UL-94 V0阻燃剂
内部贴片生产线
自动化气相 焊接工艺
通过自己的多轴机器人进行部分焊接
内部高性能CNC铣削
内部精密CNC弯曲
100％零件干燥
100％零件成分筛选
通过体视显微镜 对每个焊点进行100％光学检查
机加工PCB高压清洁
先进的等离子体表面处理
机械加工的真空灌封工艺可实现100％无气泡封装
HTS型系列：
THE ORIGINAL BEHLKE ®高压开关*

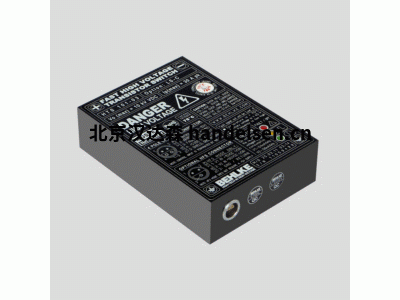

示例：HTS 101-03。通用MOSFET开关，适用于0-10 kVDC / 30 Amps
HTS 101-03 在带
屏蔽输入连接器（选件LS-C）的标准塑料外壳中。
交换模块的标记
显示了相关的用户信息：
电气数据，引脚连接，
序列号，MF。日期，
BEHLKE HV开关是为工业用途精心设计的。
HV连接器位于底部，可轻松连接和
连接到印刷电路板上。前侧的HV尾纤或螺钉端子可选。
标准塑料外壳是一种经济高效的
封装解决方案，功耗
高达15瓦。更高的功率需要
足够的冷却选项（散热片，
冷却法兰或液体冷却）。
BEHLKE 855--423--4553
数据表的电子器件的开关模块是真空封装，以确保安全隔离bewteen的 高电压和控制部分。密封性使开关不受潮气和保证，具有很好的抗冲击和振动性能。所述的外部覆盖标准外壳是耐温高达260℃（500°F）并且满足UL-94-V0标准。有两种浇铸树脂选项：符合UL-94-V0的生态友好型（标准）或阻燃剂。与浇铸树脂选项无关，开关单元
可以在-40°C（-40F）至75°C（167F）的温度范围内安全地工作，
并且具有完全的功率消耗，而不会发生任何机械变形。
屏蔽输入
连接器（选项LS-C）
用于
长距离传输控制脉冲。它
也建议在EMC非常关键
的应用程序。微型插头连接器是
自锁式的，符合最高的专业
标准。
电源中包括一条长度为1m（3 ft）的已组装连杆电缆以及一个插座。
注意：BEHLKE开关具有高级输入滤波器，通常
在开放式接线下操作（标准：尾纤+ AMP插头）。
选件LS-C
1x LEMO插座
1x同轴电缆
HTS 101-03
（标准连接器）
+铜散热片选件CF
+高频选件HFS
