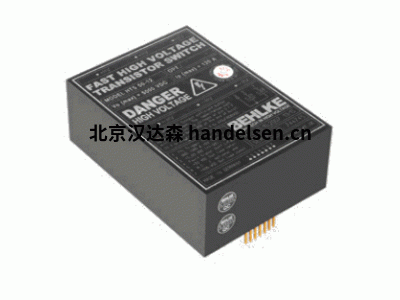

BEHLKE高压开关各大高校实验室专用
BEHLKE开关：
高压开关，电流取决于时间，晶闸管/ SCR
●坚固耐用且价格便宜的HV开关，用于放电应用以及与快速高压FDA续流二极管相关的阻尼正弦波振荡的产生●高峰值电流能力 ●极高的di / dt，不会因大体积而损害可靠性和预期寿命带有单个栅极驱动器的单个SCR的数量●非常耐过载 ● 通过简单的TTL触发脉冲（2-5 V）易于触发 ●非常紧凑和轻便 ●各种冷却选项
应用注意事项： 与具有非常有限的dv / dt和di / dt功能的传统碟式晶闸管开关不同，快速的BEHLKE晶闸管开关模块由大量较小的晶闸管管芯（类型取决于多达1000个单晶闸管）组成，并串联连接，因此对于单个晶闸管，极限dv / dt和di / dt可以有效地拆分为非临界值。每个晶闸管都由其自己的高度同步和隔离的栅极驱动器触发。这使得非常短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。BEHLKE晶闸管开关可以在物理上尽可能高的di / dt和dv / dt速率以及最大可能的峰值电流下安全地运行，而没有预期的寿命下降。BEHLKE晶闸管开关是真正由栅极控制的，不会从负载电路汲取点火能量。这允许从几乎0 V（提供足够的咬合电流）安全切换到最大电压，而没有任何限制。
开关至少隔离了最大工作电压的150％，因此可以轻松实现高端开关应用。为了节省成本和减小体积，尤其是在低压侧开关应用（例如撬杠电路）中，所有BEHLKE晶闸管开关也可以采用可选的非对称隔离制成，例如正极200 kV，负极30 kV。 。对于每种晶闸管开关型号，无论其工作电压如何，都可以通过定制的隔离电压额定值来满足特殊的隔离电压要求。“常规”隔离电压选项的范围为40 kV至200 kV（选择ISO-40，ISO-80，ISO-120，ISO-200）。可根据要求提供根据欧洲安全标准的“医学认证”。在约4至8周的交货周期内，可以在1到150 kV（AC / DC）之间定制任何电压，在1到100 kA之间定制任何峰值电流。
为了并联连接多个晶闸管开关，它们配备有同步I / O。如果一个开关由于故障（例如过热）而关闭，则此功能可确保同步触发并禁止其他开关模块的触发输入。由于开关的高di / dt能力可能导致强大的电磁场，因此在所有 较大的感应环路区域中，建议使用单独的控制单元（选件SEP-C）。 这尤其适用于非常大的开关模块，并且di / dt> 5 kA / µs。对于具有中小型开关模块的应用，我们建议使用印刷电路板（最终采用多层技术），以最大程度地减小杂散电感并保持感应环路的面积较小。
带有印刷电路板的设计还保证了整个电子系统的可再现EMC行为。在任何情况下，请确保负载圆环与控制圆环之间保持适当距离，以避免磁性反馈效应，否则内部安全电子设备将检测到故障情况，并且开关将被锁定2秒钟。每次射击后。大多数开关通过红色LED指示此情况。
所有BEHLKE晶闸管开关均可选配接地冷却法兰（选件GCF），镀镍铜散热片（选件CF），石墨散热片（选件CF-GRA，陶瓷散热片（选件CF-CER），水冷却（选件ILC），对非导电性冷却剂（选件DLC）或陶瓷冷却表面（选件CSS）进行直接液体冷却。为避免高电压下散热片产生电晕放电，我们建议直接液体冷却（选件DLC）为在电压高于40千伏的冷却）或陶瓷的冷却翅片（选项CF-CER）或水冷却（可选ILC）。出口限制：
最大峰值电流等于或大于500安培的快速固态开关受美国法律和德国法律（双重使用法规）限制出口。未经美国或德国出口当局的有效出口许可证，不得将这些货物出口到第三国。可能需要最终用户声明。请咨询BEHLKE。
产品代码： 型号包含有关电压，电流和开启行为的编码信息。前几位代表电压，单位为kV，破折号前的最后一位代表接通行为（0 =固定接通时间，1 =可变接通时间）。破折号后的数字表示以安培x10为单位的电流。特殊功能由第二个破折号后的字母编码。示例behlke-HTS 60-100-SCR：behlke-HTS = HV晶闸管开关，6 = 6 kV，0 =取决于固定导通时间的电流，100 = 1000安培，SCR =硅控制整流器（晶闸管）。
behlke-HTS 40-1000-SCR
behlke-HTS 60-1000-SCR
behlke-HTS 60-100-SCR
behlke-HTS 60-200-SCR
behlke-HTS 80-200-SCR
behlke-HTS 100-1600-SCR
behlke-HTS 120-200-SCR
behlke-HTS 120-500-SCR
behlke-HTS 120-1600-SCR
behlke-HTS 120-100-SCR
behlke-HTS 150-200-SCR
behlke-HTS 160-200-SCR
behlke-HTS 160-500-SCR
behlke-HTS 160-200-SCR
behlke-HTS 160-1600-SCR
behlke-HTS 200-800-SCR
behlke-HTS 220-800-SCR
behlke-HTS 220-1000-SCR
behlke-HTS 220-1200-SCR
behlke-HTS 240-100-SCR
behlke-HTS 240-800-SCR
behlke-HTS 240-1000-SCR
behlke-HTS 240-1200-SCR
behlke-HTS 300-100-SCR
behlke-HTS 320-200-SCR
behlke-HTS 320-800-SCR
behlke-HTS 320-200-SCR
behlke-HTS 350-800-SCR
behlke-HTS 400-200-SCR
behlke-HTS 440-1200-SCR
behlke-HTS 500-1200-SCR
behlke-HTS 600-200-SCR
behlke-HTS 640-100-SCR
behlke-HTS 800-100-SCR
behlke-HTS 1200-100-SCR
behlke-HTS 1200-2400-SCR
behlke-HTS 1500-1000-SCR
选项：
HFB高频猝发：通过外部缓冲电容器提高了驱动器的猝发能力。如果产生的间隔小于10μs的脉冲超过10个，则建议使用。
HFS高频开关：外部提供辅助驱动器电压（根据类型为50-350 VDC）。是否必须超过规定的“最大工作频率”。（2）
LP低通：控制输入上的低通滤波器。传播延迟时间将增加〜50 ns。抖动+ 500 ps。在高速应用中提高了抗噪能力，并减少了关键布线。（3）
ST级攻： 连接器处于堆叠的各个级，以利用单个功率半导体。为了在非常低的工作电压（<0.01xVo）下也获得快速的上升时间。
ISO-2525 kV隔离： 隔离电压增加到25 kVDC。某些型号的外壳尺寸可能会改变。
ISO-4040 kV隔离： 隔离电压增加到40 kVDC。某些型号的外壳尺寸可能会改变。仅与选件PT-HV有关。
ISO-8080 kV隔离： 隔离电压增加到80 kVDC。某些型号的外壳尺寸可能会改变。仅与选件PT-HV有关。
ISO-120120 kV隔离：隔离电压增加到120 kVDC。某些型号的外壳尺寸可能会改变。仅与选件PT-HV有关。
I-PC集成零件组件：根据客户要求集成小零件组件（例如，缓冲电容器，缓冲器，阻尼电阻器，二极管，光耦合器）。（2）
I-FWD集成式空转二极管： 内置并联二极管，恢复时间短。仅与感性负载有关。
LS-C用于控制连接的LEMO插座：输入Z =100Ω。随附了带有两个插头和一个插座的组装的链接电缆（1m / 3ft）。提高了抗噪能力。（3）
PT-C用于控制连接的尾纤：带AMP-Modu插头的柔性导线（l = 75 mm）。仅适用于带引脚的开关，如果使用任何冷却选件（ITC选件除外），则必须用尾纤代替。
PIN-C用于控制连接的引脚：用于印刷电路板设计的镀金引脚（可提供特殊插座）。此选项仅与带有标准尾纤的交换模块有关。
PT-HV高压连接的尾纤：带电缆接线头的柔性引线。为了增加爬电距离。PT-HV是开关电压大于25 kV的所有类型的标准配置。不建议在极快的电路中使用。
ST-HV用于HV连接的螺钉端子：模块底部的螺纹插件（如果不是标准的话）。用于PCB设计。在25 kV以上的电压下运行需要液体绝缘（Galden®/油）或灌封。
SEP-C独立的控制单元： 带LED指示器的控制单元位于单独的外壳中（尺寸为79x38x17 mm）。带插头的连接电缆（<1m）。带焊针或尾纤的控制单元。
POI-C光纤输入/控制：附加的光纤控制输入，可通过光纤信号触发开关（仅与选件SEP-C组合使用）（2）
FOO-F光纤输出/故障：附加的光纤输出，通过光纤信号（仅与选件SEP-C结合使用）来读出开关的故障状态（2）
UL94
阻燃铸造树脂：符合UL-94-VO的铸造树脂。所需的最低订购量。（2）
FH法兰外壳： 塑料法兰外壳，用于绝缘连接到导电表面。如果该开关不适用于印刷电路板，则是理想选择。建议使用选项PT-HV。
TH管状壳体：管状而不是矩形壳体。适应特定的环境条件或遇到困难的组装情况。（2）
FC平整外壳：标准塑料外壳的高度降低到19/25 mm。不能与CF，GCF和DLC冷却选项组合使用。
ITC增加的导热系数：特殊的模制工艺可增加模块的导热系数。Pd（max）将增加约。20-30％。（2）
CF铜散热片d = 0.5毫米：散热片 高度35毫米。镀镍。用于强制对流或自然对流的空气冷却，以及非导电冷却液的液体冷却。
CF-1铜散热片d = 1毫米：散热片厚度为1.0毫米，而不是0.5毫米。最高 功耗Pd（max）将增加约80％。用于空气或液体冷却（例如Galden®或油）。
CF-X2铜散热片“ XL”：散热片面积增加了2倍。推荐用于自然空气对流。与强制空气或液体冷却有关的冷却功率没有明显改善。
CF-X3铜制散热片“ XXL”：散热片面积增加了3倍。推荐用于自然空气对流。与强制空气或液体冷却有关的冷却功率没有明显改善。
CF-CS定制形状的铜散热片：个性化的形状可以满足特定的OEM要求。（2）可以与选件CF-1，CF-D和CF-S组合使用，以提高冷却能力。
CF-LC用于液体冷却的铜散热片：双散热片，镀镍铜，高20毫米。用于浸入油箱等中。建议强制对流。与opt组合。CF-S。
CF-D双铜 散热片： 约。大约100％的冷却功率 鳍片之间的间距为2mm，建议使用强制对流。与opt组合。CF-S，CF-X2，CF-X3和CF-CS。
CF-S铜散热 片：半导体焊接在散热片上。大约 冷却能力提高30％到100％（取决于类型）。与选件CF-D，CF-X2，CF-X3和CF-CS组合。
CF-GRA由石墨制成的非隔离式散热片： 在类似的热传递条件下，与铜相比，重量非常轻，但热容却降低了。厚度为0.5或1毫米，高度为35毫米。
CF-CER陶瓷制成的隔离式散热片： 传热特性类似于氧化铝。由于鳍片之间的间距为2 mm，因此建议使用强制对流。高度35毫米。
CCS陶瓷冷却表面：开关模块的顶部由陶瓷制成。传热性能类似于氧化铝。最大限度。20 kVDC隔离。建议强制对流。
CCF陶瓷冷却法兰：开关模块的底部由平磨陶瓷板制成。集成金属框架，确保均匀，安全的接触压力。最大限度。40 kVDC隔离。
C-DR驱动 器的冷却：驱动器和控制电子装置的额外冷却。建议在更高的开关频率下与选件HFS结合使用。（2）
GCF接地的冷却法兰：用于大功率应用的镀镍铜法兰。最大限度。隔离电压40kV。耦合电容增加。仅与选件SPT-C结合使用。
GCF-X2接地冷却法兰，最大值 连续功耗增加了2 倍：减小了“切换到法兰”的热阻，使功率消耗增加了一倍。（2）
ILC间接液体冷却： 液体冷却适用于所有类型的导电冷却剂，包括。水。内部热交换器由陶瓷制成。用于中等功耗。
DLC直接液体冷却： 内部冷却通道环绕功率半导体。高频应用中最有效的冷却方式。仅非导电冷却液。
HI-REL高可靠性/ MIL版本： 可根据要求提供。（2）
