德国HEINE电阻器保护类 IP20–IP66

至今，HEINE已是全球领先的定制功率电阻器供应商之一。

HEINE电阻器将多余的电能转化为热能，其应用范围从制动、负载、装载或测试电阻器到接地或阻尼电阻。HEINE所有的产品的特点是坚固、耐用和耐用，这使得即使在极端情况下，HEINE的产品也非常可靠。对于高达兆瓦范围的容量，HEINE产品可满足任何要求。

德国HEINE电力电阻器在许多行业都有应用，如运输和驱动工程、电梯制造和公共建筑，包括歌剧院。

HEINE工程师拥有超过 100 年的经验，来优化电阻器设计和尺寸。HEINE电阻器包括：制动电阻器、压载电阻器、充电电阻器、测试电阻器、中性接地电阻电阻器、阻尼电阻器和负载库都使用最高效的材料用于特定应用。

HEINE产品在自动化与驱动领域中应用于：传送带、机器和机器人以及电梯中变频器的制动电阻器。为了确保与电机的平稳交互，HEINE还开发充电、放电和启动电阻器；

HEINE产品在机械工程领域中应用于：解决方案被用作机床、生产机器、机器人和医疗技术中的制动电阻器；

HEINE产品在工厂领域中应用于：负载库和电阻器用于石油和天然气开采以及采矿的电机和发电机；

HEINE产品在运输与物流领域中应用于：开发安全电机，并用作船舶制动和启动电阻器。



HEINE公司核心产品系列：

HEINE电阻器

HEINE铝电阻

HEINE绕线电阻

HEINE板电阻

HEINE接地电阻



具体产品介绍：

1.频段电阻器是专门根据客户需求制造的，可达到兆瓦级容量。在此类型系列中，单个电阻元件由纵向形状的波段材料组成。根据个别情况，使用各种具有高能量吸收能力和快速散热能力的电阻器和不锈钢合金。根据客户的要求，可以通过对流或主动使用特殊尺寸的风扇被动冷却。频带电阻器可通过自然对流冷却或作为力冷却电阻器，经常出现在车顶电阻器、地底电阻器和塔式电阻器中，并用作柴油电力机车中的制动和开关电阻器，作为变速驱动器中的制动器和斩波器电阻器，以及负载和测试电阻器。

技术数据：

阻力值 0.05 – 40 Ω

连续电源 高达3兆瓦

保护类 IP00 - IP23

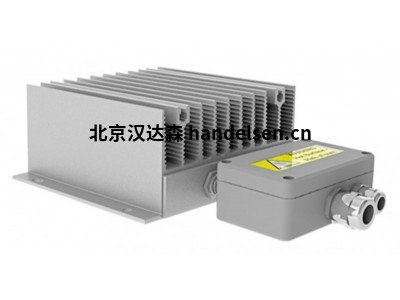

2.该系列的特点是重量轻、尺寸紧凑、吸能能力高。它基于铝制外壳（GW系列）或具有集成冷却翅片（GWK系列）的铝型材外壳。通过将多个紧凑型电阻器串联起来，可以实现容量更高的电阻器单元。铝电阻器用作制动器和斩波器电阻器以及负载和测试电阻器。

技术数据：

阻力值 2.2 – 1,800 Ω

连续电源 40 W–10千瓦

保护类 IP20–IP66



3.HEINE的管状电阻器可用作单管、双管和多管电阻器，展示了这种高度耐用的产品系列的灵活性。电阻线圈（也可以设计为低感应性）附着在各种直径的陶瓷管上。也用作电气连接的夹子用于固定线圈两端的电阻线。

HEINE 框架电阻器之所以如此特别，是其紧凑和模块化设计。低电感和高绝缘电压通过由电气绝缘材料或金属材料制成的框架来保证。即使电阻线加热，它仍然牢牢地支撑和固定。

这两种类型也可用于热监测。电线电阻器主要用作制动和斩波电阻器、充电/放电/阻尼电阻器和测试电阻器。

技术数据：

阻力值 0.2 – 8000 Ω

连续电源 0.2千瓦-18千瓦

保护类 IP00–IP23



4.我国钢网电阻器的高能吸收能力与高合金、耐热金属板制成的元件非常有利。两侧加工的狭缝创建蜿蜒形状的电流路径。电阻值由导轨的宽度决定。元件用不锈钢棒加固，两侧均覆盖着米卡尼特条。在与米卡管绝缘的支撑螺栓上，最多可安装 40 个电阻器元件。相邻的元素通过陶瓷套管彼此绝缘，电流通过不锈钢卷传递。板电阻器用作制动器和启动电阻器，如负载和测试电阻器，以及过滤器和阻尼电阻。钢网格元件用于中性接地电阻器。

技术数据：

阻力值 0.1 – 100 Ω

连续电源 5千瓦-60千瓦

保护类 IP00–IP23



5.强大的技术和高效率-这是我们一系列客户指定的负载电阻器和负载库的特点。我们区分连续功率等级高达 100 kW 的负载电阻器和覆盖高达 5 MW 的性能范围的负载库。

使用的电阻元件可以由各种类型的电阻器组成，使用各种电阻和不锈钢合金。一般来说，单独的电阻单元由轴向风扇冷却。通过可选的 PLC 控制器，根据性能打开和关闭单独的负载级别。也可以通过遥控操作系统，并将负载库的特定数据存储并传输到遥远的或外部控制中心。

通过各种插件的组合，负载电阻器和负载库可以适应客户的需求，用于测试和放电电池系统，用于实验室的电气测试，以及用于对电机、发电机、地面动力装置、柴油发电机和燃气轮机进行负载测试。

技术数据：

名义电压 3x 400 VAC/50 Hz + lt;br=gt;（440 和 690 VAC 可应要求提供） <br=直流电源也可应要求提供

连续电源 高达5兆瓦

保护类 用于风扇和电阻器的 IP21 =lt;br=IP54 用于控制柜



6.相地之间的短路可能会对网络和设备造成不可逆转的损坏。来自 HEINE 电阻器的地球电阻器限制了由于短路而在相位和地球之间产生的断层电流。

HEINE 除了其标准范围的中性接地电阻器外，还提供特殊的项目特定版本。设计中性接地电阻器需要以下技术数据：

工作电压

故障电流

故障持续时间（通常为 10 秒）

我们的中性接地电阻器的制造方式如下：

保护类：IP00–IP55（标准：IP23）

用于室外应用的不锈钢外壳（1.4301）或用于室内应用的镀锌钢（可应要求提供其他材料）

包括其他组件（例如真空开关、电流和电压变压器、负载断开器）

技术数据：

名义电压 高达 55 千伏 = lt;br=; （应要求可提供更高的电压）

隔离类 高达 72，5 千伏 + lt;br=; （应要求提供更高的隔离等级）

故障电流 高达 10 kA

保护类 IP00 - IP55

















HEINE T18系列：

HEINE T18-101D

HEINE T18-179

HEINE T18-180

HEINE T18-182

HEINE T18-182Z

HEINE T18-500
