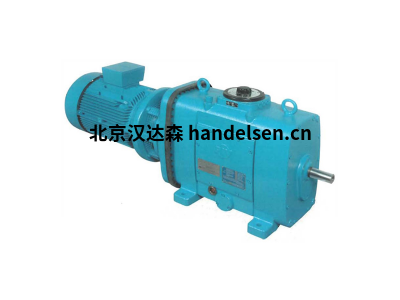

原厂德国普维PIV 变速器 – RH 系列
原厂德国普维PIV 变速器 – RH 系列
陈华丽 QQ:2351635597 手机:18519260275 电话:010-64714988-172 传真:010-84786709-667 邮件:sales65@handelsen.cn |
变速器 – RH 系列
PIV 齿轮系统 RH 的开发旨在通过尽可能小尺寸的无级变速齿轮传输非常高的容量。
与所有其他且经过验证的 PIV 驱动器一样,它是一种使用链节作为动力传输元件的全钢链驱动器。
圆锥轮面与链条之间的压力传递所需的压力由输入和输出轴上的扭矩通过压力装置产生,并通过压力油增加。同时,这种油用于润滑运动齿轮部件以及调节所需的输出速度。
齿轮作为一个完整的驱动单元提供在一个防油铸铁外壳中,或者作为一个没有外壳的内置单元。
容量5.5 至 175 千瓦; 比例:高达 6 比 1;功率范围 5.5 至 175 kW;变化比高达 6 比 1
用于发动机和被驱动机器之间的速度调节和扭矩转换
需要齿轮。
随着操作条件的变化,
尤其是机器,
发动机和被驱动机器的相互作用可以通过使用无级变速器来实现
进行优化设计。安装的驱动电源可用作整个速度范围内的工作电源。
根据特点
不同的工况可以从各自工作机器的特性曲线中区分,
如何
• 恒转矩独立
速度(例如起重装置)
• 扭矩随着速度逐渐增加(例如升降机)
• 扭矩随速度下降,
d. H。恒定输出(例如卷绕机、
单板剥皮机)
大多数工作机器需要在整个工作区
一定的扭矩和
高速也高性能。几乎每个人都需要开始,即H。克服
分离扭矩,更高,
经常 2 到 3 次
低速度。
PIV产品分类:
PIV挤出机驱动
PIV变速器
PIV应用行业:
橡胶
塑料行业
人造纤维
纺织
造纸加工
舞台技术
采矿
输送系统
环境技术
污水处理厂
风力发电站
核电站。
一)PIV挤出机驱动:为满足全球橡胶和塑料行业客户的需求,PIV传动系统提供广泛的产品,包括单螺杆和双螺杆挤出机驱动器、注塑机的齿条和小齿轮驱动器、行星齿轮箱、螺旋和锥螺旋变速箱,完整的驱动包。
1.单螺杆挤出机驱动: 扭矩从 3.000 Nm - 1.100.000 Nm;螺杆直径:Ds = 80 mm;工作压力:pa = 500 bar;螺杆速度:ns = 100 min-1;所需轴承寿命:Lh = 20000 h
2.双螺杆挤出机驱动装置:扭矩从 40 Nm - 35.000 Nm;螺杆直径:从 20 - 250 mm;灵活的中心距:从 15 毫米到 205 毫米;扭矩范围: 每个输出轴高达 40,000 Nm
3.注塑驱动: 齿条力高达 450 kN; 机架速度> 2000 mm/s
4.POSIRED 2 橡胶齿轮:扭矩范围 :达到 400,000 Nm;可应要求提供更大的扭矩:具有 19 种尺寸的模块化原理 允许灵活调整
二)PIV变速器
1.变速器 AA 200 系列: 功率 P2 = 5.5 kW;速度范围:17- 90 r/min;扭矩: 500 -1700 Nm; 功率 P2 = 5.5 kW
2.变速器 – KS 系列: 功率范围:0.12 - 3 kW;输出侧齿轮级速度范围 0- 5r/min 最大到 0 - 1655 r/min(驱动速度:2800 r/min),
3.变速器 – RH 系列: 功率范围5.5 - 175 kW; 比例高达 6 : 1; 传动轴转速1450r/min
