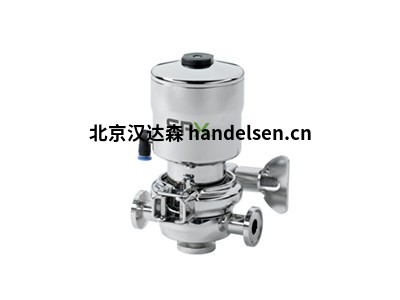

德国APV阀门VRAH增强型PTFE阀座



1、德国APV阀门产品介绍

球阀为不需要完全卫生、就地清洁(CIP)服务的广泛应用提供了极大的经济性和耐用性。它们易于安装和维护。提供与其他阀门类型相同的控制单元选项，以在多阀门系统中提供通用的外观、控制界面和备件。DT4罐出口防混阀用于罐和维修管道之间的可靠分离。DT4储罐出口是D4系列防混系列的扩展，有助于满足当今客户对食品和饮料、乳制品、个人护理和酿造领域的生产灵活性、提高生产力、快速投资回报(ROI)和提高产品质量的需求加工工业。



2、德国APV阀门产品描述

下一代防混阀技术是APV和Waukesha Cherry-Burrell工艺技术持续发展的结果。D4系列用于不同流体的可靠分离，有助于满足当今客户对食品和饮料、乳制品、个人护理和酿造加工行业的生产灵活性、提高生产力、快速投资回报(ROI)和提高产品质量的需求。产品安全性是通过柔性隔膜轴将产品室与环境（大气）密封隔离来提供的。阀门的功能是关闭管线部分或无菌罐。

3、德国APV阀门工作原理

球阀的工作原理是通过阀体内装有聚四氟乙烯阀座的球体打开以允许流动或关闭以关闭管道内的流动。通过球的浮动位置，在关闭位置，向流动方向的运动成为可能，从而提供通道（2和3）中的最佳密封。双座防混阀用于同时通过阀门安全有效地处理两种不同的流体（通常是产品和CIP）。DT4防混设计有两个独立操作的阀座，当阀门处于故障安全关闭位置时，可将储罐和管道分开。如果密封失效，阀座之间的大气通风腔会形成一条通过泄漏室离开的路径，并在阀座清洁期间为CIP溶液提供排放口。包括外部CIP喷射冲洗连接，以在生产过程中关闭或打开阀门时，加强对泄漏孔腔和下轴的清洁。







4、德国APV阀门产品参数

①内部：电抛光

②外部：玻璃喷砂，缎面处理

③最大限度管道：10巴(145 psi)

④储罐压力：>5 bar(73 psi)

⑤所需气压：5 bar(73 psi)，阀门常闭

⑥最大限度温度：EPDM和HNBR：135ºC/275ºF（短时间为140ºC/284ºF）FPM 135ºC/275ºF（不适用于蒸汽）

⑦灭菌温度：EPDM&HNBR：（短时间）140ºC/284ºF

⑧控制气压：最小。87 psi(6 bar)，最大116磅/平方英寸（8巴）

⑨产品接液部件：1.4404/AISI 316L其他不锈钢零件1.4301/AISI 304



5、德国APV阀门产品优势

①全不锈钢结构：锻造阀体和球体

②FDA批准的材料，包括增强型PTFE阀座

③空腔填充以最大限度地减少球和阀座周围的残留物堆积

④全端口打开，在打开位置不受限制的流动

⑤适用于要求苛刻的服务应用的高温和高压额定值

⑥具有“常闭”、“常开”或“双作用”方向的免维护气动执行器

⑦标准ISO模式安装垫，便于从手动手柄改装为气动执行器

⑧三片式设计，带浮动密封

⑨可锁定的手动手柄选项以增加安全性



6、德国APV阀门产品型号

①德国APVRG4

②德国APVRGMS4

③德国APVVRA

④德国APVVRAH

⑤德国APVSD4

⑥德国APVSDMS4

⑦德国APVPR2

⑧德国APVDKRH2

⑨德国APVAP1

⑩德国APVDA3+
