德国 phytron ZMX+ 控制器 32 针或 48 针连接器

       常用产品介绍

郭浪 QQ：2853369882   手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn

phytron MCC-2 双轴步进电机控制器

可自由编程、紧凑且多功能 - 远程或独立

MCC-2 是 phytron 可自由编程的双轴步进电机控制器，是一款紧凑型独立单元（CPU、索引器和功率级），用于提供高达 3.5 A峰值相电流的2 相步进电机。

MCC 系列中的控制器具有许多输入和输出（数字和模拟）和编码器输入，用于步进位置监控以及连接限位开关的可能性，所有这些都是标准配置。由于可用主机接口（以太网、Profibus、USB 等）的多样性，MCC 可以快速轻松地集成到现有应用程序中。

技术细节

用于独立操作的可编程 2 轴步进电机控制器

两相步进电机的双极控制

相电流高达 3.5 A PEAK

电源电压 24 至 48 V DC

步进分辨率高达 1/256 步进

USB、RS 485、RS 232 或以太网接口

以久经考验的 MiniLog 格式和 acc 进行编程。符合 DIN 66025

2 个模拟输入，例如用于操纵杆

8 个数字量输入/8 个数字量输出，电气隔离

编码器评估

LabVIEW ® -VI 用于 MCC

用于启用电机的冗余设计硬件输入

设计紧凑，尺寸 127 x 72 x 110 毫米

适用于不同安装位置的壁挂式安装支架

DIN 导轨安装套件

可用型号

用于 PC 连接的 USB 或 RS 232 接口

用于 PC (RS 422) 连接和总线操作的 RS 485-4 线接口

用于集成到公司网络的以太网接口

用于 PC 连接和 RS 485 总线操作的附加 USB 转换器

BT 5 AM 操作员终端的附加终端适配器

DIN 导轨或壁挂式安装

phytron MCC-1 双轴步进电机控制器

可自由编程、紧凑且多功能 - 远程或独立

MCC-1 是 phytron 的可自由编程的双轴步进电机控制器，是一款紧凑型独立单元，用于提供高达 3.5 A峰值相电流的2 相步进电机。

MCC 系列中的控制器具有许多输入和输出（数字和模拟）和编码器输入，用于步进位置监控以及连接限位开关的可能性，所有这些都是标准配置。由于可用主机接口（USB、以太网等）的多样性，MCC 可以快速轻松地集成到现有应用中。

技术细节

可自由编程的单轴步进电机控制器，可独立运行

两相步进电机的双极控制

相电流高达 3.5 A PEAK

电源电压 24 至 48 V DC

步进分辨率高达 1/256 步进

RS 485、RS 232、USB 或以太网接口

以久经考验的 MiniLog 格式和 acc 进行编程。符合 DIN 66025

模拟输入，例如用于操纵杆

8 个双向数字输入/输出，电气隔离

用于启用电机的冗余设计硬件输入

编码器评估

紧凑的设计，尺寸仅为 127 x 55 x 110 毫米

适用于不同安装位置的壁挂式安装支架

DIN 导轨安装套件

可用型号

用于 PC 连接的 USB 或 RS 232 接口

用于 PC (RS 422) 连接和总线操作的 RS 485-4 线接口

用于集成到公司网络的以太网接口

用于 PC 连接的 USB 转换器和用于总线操作的 RS 485

BT 5 AM 操作员终端的附加终端适配器

DIN 导轨或壁挂式安装

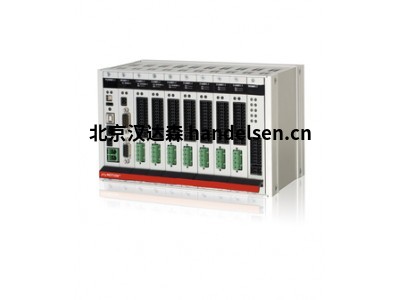

phytron ZMX+ 控制器

运行平稳，精度高，适用于 24 至 70 V DC和 9 A PEAK，步进分辨率高达 1/512

ZMX+ 用于不同的应用领域：例如检查和测试应用、标签或包装机、设备制造或光束线

技术细节

19 英寸 步进电机 功率级，用于两相步进电机的双极控制

32 针连接器型号与市场上的标准功率级（例如 DSR 92-70）引脚兼容，并具有相同的功能

电机电流高达 9 A PEAK

电源电压 24 至 70 V DC

步长分辨率：整步到1/20步（设置开关模式）；在ServiceBus模式下高达 1/512

运行参数设置：手动或通过ServiceBus在线

通过软件 ServiceBusComm ®轻松配置

设计用于在 19" 机架中简单安装 3 U / 5 HP

可用选项：

32 针或 48 针连接器

带或不带电隔离

带或不带 ServiceBus   (RS485)

（带32针连接器、不带电隔离、不带ServiceBus的型号 兼容之前的ZMX



phytron MSX 控制器

强大的步进电机功率级 MSX，电源电压为 60 至 120 V DC，最大 15 A PEAK进入 19 英寸子机架

作为强大的步进电机 功率级，MSX 适用于高达 800 瓦的轴功率，特别适用于处理离散组件和机器服务任务以及高吞吐量分拣和组装机械。

技术细节

用于两相步进电机双极控制的Ministep功率级

相电流高达 15 A PEAK

60 至 120 V 电源电压

步进分辨率高达 1/20 步进

运行和停止电流以 16 级增量独立可调

可选择的相电流曲线：常规或正弦

当前形状优化：当前形状或炸毁

5 至 24 V 输入电平的电隔离集电极开路输入：控制脉冲、电机方向、升压和激活

可以通过跳线启用复位输入

电隔离输出：基本位置，错误

状态 LED

用于 19" / 3 U 子机架的易于安装的插件板

兼容 MSO、MSO MINI 和 SMD功率级

可用选项

激活复位输入

24 V 输入电平

​

phytron SPH 240 / 500 / 1013 电源单元

用于步进电机功率级和控制单元的强大电源单元

用于 DIN 导轨或壁挂式安装的紧凑型电源 (AC/DC)

技术细节

输入电压范围： SPH 240 / 500：90..132 或 180...264 V AC

                        SPH 1013：3 x 340...550 V AC

内部熔断器电源输入

电源缓冲 30 毫秒

输出电压 48 V DC / 5 A 或 24 V DC / 10 A

永久防短路输出

过压保护原边和副边

过温保护

集成风扇

尺寸 45 x 125 x 121（宽 x 高 x 深）

重量 0.6 公斤

DIN 导轨或墙壁

任意安装位置



关于Phytron

Phytron 于 1947 年在这些价值观的基础上成立，至今仍保留着这些价值观。我们的员工定期参加进一步的培训课程，并从各级管理人员的公开交流中受益。因此, Phytron 取得了稳步的成功，并被评为“TopJob”公司。

对完美的不断追求与数十年的经验相结合，使 Phytron 成为极端环境条件自动化解决方案领域高科技设备的领先供应商之一。除了带有可选齿轮和反馈系统的高精度步进电机和线性执行器外，Phytron 还提供广泛的电力电子设备和控制装置，

以支持我们全球的客户。无论您选择 Phytron，我们的产品都在使用相同的语言：每个系列的设备和每个定制的解决方案都体现了对质量的相同热情、相同的专业知识和相同的高科技精度。

这种对细节的关注自 1994 年以来已通过 DIN EN ISO 9001 认证，从 1997 年到 2016 年通过 DIN EN ISO 13485 认证，自 2016 年起通过 DIN EN 9100 认证。
