STÜWE万向轴连接法兰GF系列

刘流 QQ：2850590589   手机：18518172469 电话：010-64717020-112 传真：010-84786709-666 邮件：sales21@handelsen.cn

STÜWE万向轴联轴器GF系列分类：

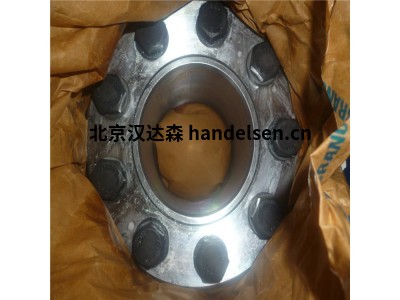

万向轴连接法兰GF适用于所有标准通用驱动轴。连接孔根据您的规格制作。最短的交货时间和最准确的执行是我们连接法兰的特征。

 1 Stuwe-万向轴法兰联轴器GF21系列简介：轴直径20至85 mm。可传输的扭矩从0.12到9.52 kNm。

 STÜWE-万向轴法兰联轴器GF21系列型号：GF 58-21   适用于直径：20   扭矩：0.12  法兰螺栓：4*m5

2 Stuwe-万向轴法兰联轴器GF22系列简介：带外法兰螺距节圆，轴直径65至220 mm。可传输扭矩从7到229 kNm。

STÜWE-万向轴法兰联轴器GF22系列型号：GF 180-22   适用于直径：65   扭矩：7  法兰螺栓：8*m14

3 Stuwe-万向轴法兰联轴器GF23系列简介：带偏置法兰螺距。轴直径为90至300 mm。可传输扭矩从13到507 kNm。

STÜWE-万向轴法兰联轴器GF23系列型号：GF 180-23   适用于直径：90   扭矩：13  法兰螺栓：8*m14

STÜWE收缩盘HSD系列分类：

收缩盘类型HSD为空心轴连接到轴上的可移动的机械元件。连接对灰尘不敏感，因为压配合可防止灰尘进入。由于高表面压力，也防止了缝隙腐蚀。由于没有活动部件，因此没有磨损。收缩盘HSD可以解决，即使经过多年的最难使用也可以轻松更换。

1 STÜWE收缩盘HSD20系列简介：用于低扭矩。轴直径20至240 mm。可传输的扭矩从0.15到17.4 kNm。

STÜWE收缩盘HSD20系列型号：HSD 24-20   适用于直径：20   扭矩：0.15  重量：0.1kg

2 STÜWE收缩盘HSD21系列简介：适用于中等扭矩。轴直径从110到730毫米。可传递的扭矩从16到4,033 kNm。

STÜWE收缩盘HSD21系列型号：HSD 140-21   适用于直径：110  扭矩：16  重量：6kg

3 STÜWE收缩盘HSD22系列简介：用于高扭矩。轴直径9至700 mm。可传递扭矩从0.02到7,063 kNm。

STÜWE收缩盘HSD22系列型号：HSD 12-22    适用于直径：10  扭矩：0.04  重量：0.1kg

4 STÜWE收缩盘HSD23系列简介：用于非常高的扭矩。轴直径100至700 mm。可传输扭矩从26到8,956 kNm。

STÜWE收缩盘HSD23系列型号: HSD 140-23    适用于直径：115  扭矩：137  重量：13kg

Stuwe常用型号示例：

Stuwe 联轴器WK 10-12

Stuwe 联轴器WK 12-12

Stuwe 联轴器WK 15-12

Stuwe 联轴器WK 20-12

Stuwe 联轴器WK 25-12

Stuwe 联轴器WK 30-12

Stuwe 联轴器WK 40-12

Stuwe 联轴器WK 50-12

Stuwe 联轴器WK 60-12

Stuwe 联轴器WK 70-12

Stuwe 联轴器WK 80-12

Stuwe 联轴器WK 90-12

Stuwe 联轴器WK 100-12

Stuwe 联轴器WK 120-12

Stuwe 联轴器WK 140-12

Stuwe 联轴器WK 160-12

Stuwe 联轴器WK 180-12

Stuwe 联轴器WK 200-12

Stuwe 联轴器WK 220-12

Stuwe 联轴器WK 240-12

Stuwe 联轴器WK 260-12

Stuwe 联轴器WK 280-12

Stuwe 联轴器WK 300-12

Stuwe 联轴器WK 320-12

Stuwe 联轴器WK 340-12

Stuwe 联轴器WK 360-12

Stuwe 联轴器WK 390-12

Stuwe 联轴器WK 420-12

Stuwe 联轴器WKL 10-12

Stuwe 联轴器WKL 12-12

Stuwe 联轴器WKL 15-12

Stuwe 联轴器WKL 20-12

Stuwe 联轴器WKL 25-12

Stuwe 联轴器WKL 30-12

Stuwe 联轴器WKL 40-12

Stuwe 联轴器WKL 50-12

Stuwe 联轴器WKL 60-12

Stuwe 联轴器WKL 70-12

Stuwe 联轴器WKL 80-12

Stuwe 联轴器WKL 90-12

Stuwe 联轴器WKL 100-12

Stuwe 联轴器WKL 120-12

Stuwe 联轴器WKL 140-12

Stuwe 联轴器WKL 160-12

Stuwe 联轴器WKL 180-12

Stuwe 联轴器WKL 200-12

Stuwe 联轴器WKL 220-12

Stuwe 联轴器WKL 240-12

Stuwe 联轴器WKL 260-12

Stuwe 联轴器WKL 280-12

Stuwe 联轴器WKL 300-12

Stuwe 联轴器WKL 320-12

Stuwe 联轴器WKL 340-12

Stuwe 联轴器WKL 360-12

Stuwe 联轴器WKL 390-12

Stuwe 联轴器WKL 420-12

Stuwe 联轴器GF 58-21

Stuwe 联轴器GF 65-21

Stuwe 联轴器GF 75-21

Stuwe 联轴器GF 90-21

Stuwe 联轴器GF 100-21

Stuwe 联轴器GF 120-21

Stuwe 联轴器GF 150-21

Stuwe 联轴器GF 180-22
