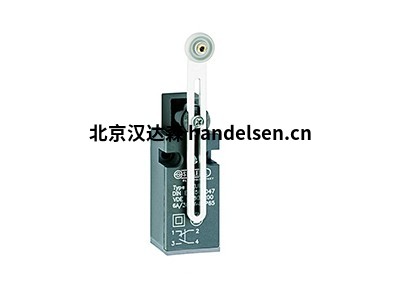

德国SCHLEGEL限位开关 应用加工和加工机器、电梯、输送系统

①防护等级：二（保护绝缘）

②防护等级：IP00

③切换功能：触控功能

④中心：6毫米

⑤联系方式：1Ö+1S

⑥连接类型：螺钉连接2x2.5 mm²，根据BGVA3手指安全

⑦颜色：红色的

⑧工作温度：-30°C...70°C

⑨联系材料：银镍

⑩贮存温度：-50°C...70°C

⑪机械寿命：100万次开关周期

⑫正开根据：EN60947-5-1



2、德国SCHLEGEL限位开关产品特性

这些限位开关有多种驱动元件可供选择，应根据相应的驱动类型进行选择。它们用于切换辅助和控制电路，非常适合控制和限制z的运动。B.加工和加工机器、电梯、输送系统、车辆、建筑技术、起重机系统，以及安全和信号系统中的触发元件等等。各个类型专为不同的应用和环境条件而设计。因此，为相应的限位开关提供了不同的外壳材料。为了满足各种电路要求，有大量的触点组合可以提供几乎所有的机械电路变体，限位开关和柱塞驱动器仅应在切换点具有严格公差时使用。致动应该优选地发生在与柱塞相同的运动方向上。



3、德国SCHLEGEL限位开关产品应用

为了确保最佳的切换过程，必须考虑驱动器指定的最大接近角。凸轮只能在允许的水平上启动限位开关。驱动器的超行程只能根据相应的开关路径图使用。不允许通过预驱动驱动缩短工作行程。返回运动必须由凸轮本身执行，即驱动器不应自由弹回其静止位置。应选择致动凸轮的长度，以实现具有双重安全性的致动时间。例如，如果激活的辅助接触器的响应时间为15 ms直至自保持，则限位开关的最小激活时间应为30 ms。开关的安装限位开关易于接近，并且必须以防振方式安装，并遵守上述说明。为确保达到规定的防护等级，必须均匀拧紧盖板螺钉，并根据电缆直径适当拧紧电缆入口。







4、德国SCHLEGEL限位开关产品说明

限位开关的使用必须符合规定的参数和应用说明。根据开关频率和操作条件，必须定期检查设备的操作安全性。限位开关的设计使其不能用作机械限位挡块。附加可移动执行元件（挡板、门等）的恢复力不得取自限位开关的驱动器，因为恢复力仅设计用于重置限位开关的柱塞。用于相应限位开关的不同外壳材料，以适应不同的应用和环境条件，多种触点组合。Schlegel脚踏开关的特点是坚固的轻金属外壳、坚固性、极高的耐用性和机械稳定性。他们的脚踏开关可用于无法手动操作的任何地方。可进行90°位移的多种驱动器选择，通过DIN 40050 IEC144认证和DIN EN 50047认证。也可提供用于AS-Interface的限位开关。



5、德国SCHLEGEL限位开关产品介绍

Schlegel限位开关与您希望的一样灵活。他们的限位开关系列有多种驱动元件可供您选择，它们是专门为相应的驱动类型组合在一起的。应用领域：辅助和控制电路的开关。位置开关非常适用于控制和限制例如加工和加工机器、电梯、输送系统或车辆的运动。它们还可用作触发设备，例如在安全和信号系统中。施莱格尔位置开关方案满足不同的开关要求；通过多种触点组合，几乎可以实现所有机械电路变体。限位开关的名称不同。术语位置开关、限位开关或限位开关也适用于它们。然而，在所有这些术语的背后，有一个主要用于保护人和机器的开关设备。



6、德国SCHLEGEL限位开关产品型号

①德国SCHLEGELEKU1-KD

②德国SCHLEGELEKU1-KDF

③德国SCHLEGELEKU1-KDH

④德国SCHLEGELEKU1-KG

⑤德国SCHLEGELEKU1-KK

⑥德国SCHLEGELEKU1-KR

⑦德国SCHLEGELEKU1-KRH

⑧德国SCHLEGELEKU1-KRHV

⑨德国SCHLEGELEKU1-KST

⑩德国SCHLEGELEKU1-KV

⑪德国SCHLEGELEKU1-KZ
