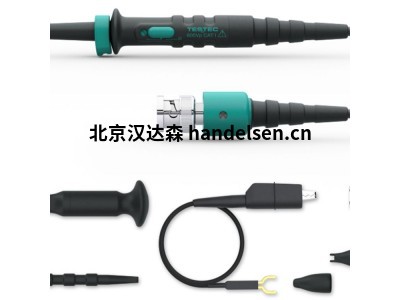

Testec 7000系列差分探头型号及参数
Testec 7000系列差分探头型号及参数
Testec TT-SI 7002
| 吴要闯 QQ：2287637057 手机：13001296910 电话：010-64714988-183 传真：010-84786709-667 邮件：sales20@handelsen.cn |
 |
 |
Testec TT-SI 7005
Testec TT-SI 7002 参数如下：
带 宽： 25 MHz @ x50 和 x200 15 MHz @ x20
衰 减 比： x20 / x50 / x200
直流精度： ±2%
输入阻抗：
差分模式： 4 兆欧，1.2 pF
输入阻抗： 2 兆欧，2.3 pF
上升时间： 14 ns @ x50 和 x20023 ns @ x20
输出电压摆幅： ±8 V（使用 1 MΩ 示波器输入）
抵 消： ±5毫伏
噪 音： 2 mVrms
源 阻 抗： 50 欧
CMRR（典型值）：80 dB @ 60 Hz、60 dB @ 100 Hz、50 dB @ 1 MHz
最大限度。输入电压：x20 ±70 V（直流 + 峰值交流）
x50 ±175 V（直流 + 峰值交流）
x200 ±700 V（直流 + 峰值交流）
输入电压
绝对最大值 电压：600 Vrms
电源要求： 9 V 电源适配器（随附）
工作温度： 0°C 至 50°C
储存温度： -30°C 至 70°C
尺 寸： （长 x 宽 x 高）195 毫米 x 55 毫米 x 30 毫米
电 缆： BNC 电缆 100 cm
输入引线： 55 cm
重 量： 250 克
IEC61010-031：2015 CAT III 污染等级 2
手动的
订单号 15175
Testec TT-SI 7005参数如下：
带 宽： 60 MHz @ x10
50 MHz @ x5
15 MHz @ x1
衰 减 比： x1 / x5 / x10
直流精度： ±2%
输入阻抗
差分模式： 1 兆欧，2.5 pF
输入阻抗： 0.5 兆欧，6 pF
上升时间： 5.8 ns @ x10
7 ns @ x5
23 ns @ x1
输出电压摆幅： ±4 V（使用 1 MΩ 示波器输入）
抵 消： ±5毫伏
噪 音： 2 mVrms
源 阻 抗： 50 欧
CMRR（典型值）：80 dB @ 60 Hz、60 dB @ 100 Hz、50 dB @ 1 MHz
最大限度。输入电压：x1 ±3.5 V（直流 + 峰值交流）
x5 ±18 V（直流 + 峰值交流）
x10 ±35 V（直流 + 峰值交流）
输入电压
绝对最大值 电压：600 Vrms
电源要求： 9 V 电源适配器（随附）
工作温度： 0°C 至 50°C
储存温度： -30°C 至 70°C
尺 寸： （长 x 宽 x 高） 195 毫米 x 55 毫米 x 30 毫米
电 缆： BNC 电缆 100 cm
输入引线： 55 cm
重量： 250 克
IEC61010-031：2015 CAT III 污染等级 2
手动的
订单号 15176
