CAVOTEC AUROTAC SLIPRINGS/集电环



CAVOTEC AUROTAC SLIPRINGS

产品

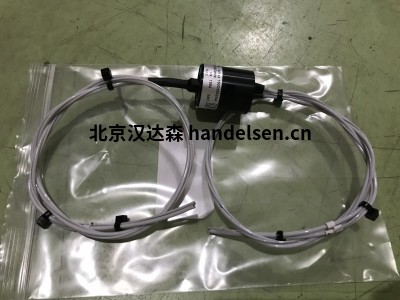

CAVOTEC Aurotac 是一种独特的旋转电连接器，由 Eletca 设计和制造。 CAVOTECAUROTAC SLIPRINGS非常适合传输信号和控制电路，适用于每分钟高转数、低（电噪声和低电阻）禁止使用传统滑环的应用。CAVOTECAUROTAC SLIPRINGS这种耐用、紧凑、免维护的结构包含滚珠轴承，CAVOTEC AUROTAC SLIPRINGS可用于许多领域，例如

电脑

仪表热电偶电缆卷筒应变计

包装设备机器人转盘

先进的照明风车

视频和电话

- 测试和控制设备

以及许多其他应用。



CAVOTEC Aurotac 滑环采用高度精密的技术，特殊的表面处理和镀金触点，体积小，性能优良可靠。

CAVOTECAUROTAC SLIPRINGS在器件的使用寿命期间，串扰和动态电阻的指定值几乎是恒定的。



CAVOTEC AUROTAC SLIPRINGS

技术数据

电路电阻：<60 mohm

绝缘电阻在

500Vdc-50%RH：>1000 兆欧

动态电阻（噪声）：<15 mhom

当前：见尺码表

+500 伏交流电 750 伏直流电

电压：

速度（双向）：1000 rpm Max

温度范围：-30++85℃

串扰c：>40db a2MHz

防护等级：IP 67

材质：阳极氧化铝 uni 3571

电缆：tefzel awg 14，长度 0.5 m；

标准连接电缆：tefzel awg22.lenght 0.5m

旋转系统：滚珠轴承支撑

滑动寿命：50 rpm 时为 30.000 小时

（取决于类型和使用周期）。

CAVOTEC

AUROTAC SLIPRINGS

型号：



                         2x 25A                  4x 25A                  4x 25A             4n 25A

                           2x5A                                                4x 5A               8x 5A

TYPE 02           150C9202           150C9402              15009802            150C9002

TYPE 03                一                  150C9403              15009803            150C9003

TYPE 04                一                  150C9404              150C9804            150C9004





                   3x5A      6x 5A        9x 5A    12x5A

TYPE 10 150C9310 15009610 150C9910 150C9010

TYPE 15 150C9315 15009615 150C9915 150C9015

TYPE 16 150C9316 15009616 15009916 15009016

TYPE 17 150C9317 15009617 150C9917 150C9017
