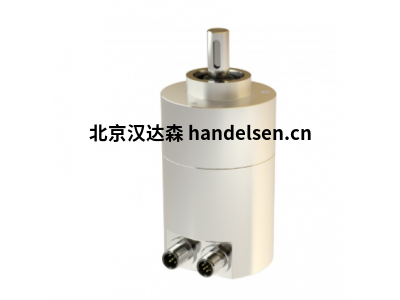

TWK编码器TRT105型号参数

法兰尺寸：105毫米；

外壳材料：铝材质；

测量范围4096；

工作温度：-20°C至+60°C；

TWK型号

TWK传感器ZN-P2L3-D07 S/N：208342

TWK编码器IW10/4-B 5/N：575014

TWK拉绳编码器KBD58-K8192RZ01

TWK编码器CRD65-4096，R4096，C2，Z01

TWK编码器CRD65-4096R4096C2Z01

TWK传感器IW254/55A19

TWK编码器IW25A/100-0，5-KFN-KHN

TWK位移传感器/W254/115-0.5-A123


产品类别：旋转编码器

Inkremental 或 absolute：绝对

接口：普罗菲内特

单圈或多圈：多圈

法兰形状：105 毫米

外壳材料：铝， 不锈钢 1.4305， 不锈钢 1.4404

法兰和轴：安装法兰，轴 12 mm， 安装法兰，轴 12 mm 带羽毛键

分辨率：4096 步/360°<）、8194 步/360°<）、16384 步/360°<）

代码类型：二进制代码、回转环的位置（整数 32）、二进制代码、位置值为 2x Integer16、分辨率不可调、二进制代码、位置值为双字（整数 32）

测量范围：4096革命

轮廓：标准，专业信息

电气连接：电缆出口轴向， 径向电缆出口， 轴向连接器出口， 径向连接器出口， 标准， 3 连接器， 径向

电气和/或机械变体：防护等级 IP69K，标准



转子轮毂传感器 NBT-D/S3，具有 SIL2/PLd 认证

TWK的另一款传感器加入了现在一长串的SIL2/PLd认证传感器：新开发的NBT-D/S3转子轮毂传感器，带有PROFINET接口。该传感器主要为风力涡轮机开发，可测量转子的速度，以便用户始终了解其涡轮机的运行状态。由于传感器的功能安全设计，他可以随时信任NBT的输出信号，并相应地设计他的控制理念。安装在转子中非常简单且经济高效：无需连接到驱动轴。相反，它可以放置在旋转轴附近的任何位置。



通过使用MEMS传感器，可以进行任意安装。转子轮毂传感器包含一个高精度陀螺仪传感器，用于测量施加的速度（角速度）。额外安装的加速度计用于验证速度信号，并将360°刻度的当前角度输出为转子位置。



传感器的接口是通过PROFINET的PROFIsafe，另外还配备了PROFINET标准模块。该设备是根据 ISO 13849 和 IEC 61508 开发的功能安全版本，具有 d 级性能和安全集成 2 级，使用寿命为 25 年。现在，TÜV认证机构的证书也可用。用户可以确保他正在安装一个安全的传感器，以提供可靠的数据。从双重意义上讲：计量和功能安全。



事实上，传感器可以安装在风力涡轮机转子或类似应用中的任何地方 - 无需轴连接 - 使用户更容易使用。它需要一种新的方法来在开发过程中进行测量值处理。用于连接陀螺仪和加速度计的测量值的卡尔曼滤波器的实现，以及新开发的算法和校正滤波器，最终产生了一个非常好的结果：高精度的快速响应和抗干扰速度信号。到目前为止，市场上独一无二。风力涡轮机中发生的典型纵向和横向振动以及机舱振动对信号质量几乎没有影响。实验室和现场的许多测试都成功通过，即使旋转平面略有倾斜。衡量一切的标准是我们客户的高要求。第一批申请已经进行。

因此，坚固耐用且耐候的传感器有助于风力涡轮机的安全运行，例如防止转子超速造成的损坏。凭借其坚固的铝制外壳，它提供IP67防护等级。通过 M12 插头进行连接。
