       SISTAG公司介绍：

SISTAG公司(SISTAG AG )是瑞士著名的阀门制造商。多年来以其卓越的品质，丰富的经验和领先的设计为世界各地用户提供优质服务，并获得广泛认可。西虎公司在瑞士本土和美国拥有制造厂，主要生产和销售各种刀闸阀、蝶阀、闸门、翻板闸门、止回阀及其他特种阀门，产品主要应用于石化、化工、冶金、矿业、造纸、水处理、电力、饮料等行业。

       刀闸阀
产品特点:
专利性的填料组件,可以在线调整或添加填料,内置刮刀,可以清除阀板附着物。

弹性密封夹持于阀体,形成软硬双重密封,实现双向零泄漏。

阀板全程在导槽内运动,可以双向承受高压差。

阀体内部流体动力学设计。避免物料堆积与沉淀。
连接方式：
·对夹式

·法兰式
·支耳式

应用领域:

石化和化工:各种粉料、颗粒、浆液、废渣、固液混合体如:聚乙烯、PTA、 ABS、聚丙烯、EVA、PVC

矿山和冶金:选矿和矿浆输送,尾矿处理,金属提炼

市政:污水、污泥、带固体颗粒的废水

造纸:各种浓度的纸浆、浆渣控制

发电:煤灰气力、水力输送

其他:水泥、食品、饮料生产过程

SISTAG刀闸阀是最理想的底部无沟槽设计,这就意谓着阀板底端无法获得支撑,SISTAG阀门将两侧导槽延伸至阀体底部,对阔板提供全行程双向支撑,从而阀门可以双向承受高压差。

规格：

尺寸范围: DN50-DN2400

公称压力: PN10-PN160 ANSI CL150,CL300

工作温度:-30℃至240℃

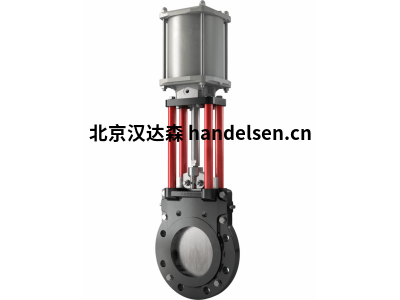

VN型刀闸阀特点：
    独特的密封设计是SISTAG阀门高品质的保证。系列先进的机构设计和制造标准,并且实施了有别于其他产品的诸多经过时间检验的精心改进,这些保证了其终生的可靠性。

1、刀闸阀为双向六级以上密封,达到零泄露。符合DIN3230第三部分一级标准。

2、阀板是方形或略带弧度(大于DN400) ,在关闭过程中阀板在导槽内滑动间板前沿棱角能有效清除导槽内堆积的脏物,避免阀门卡死。

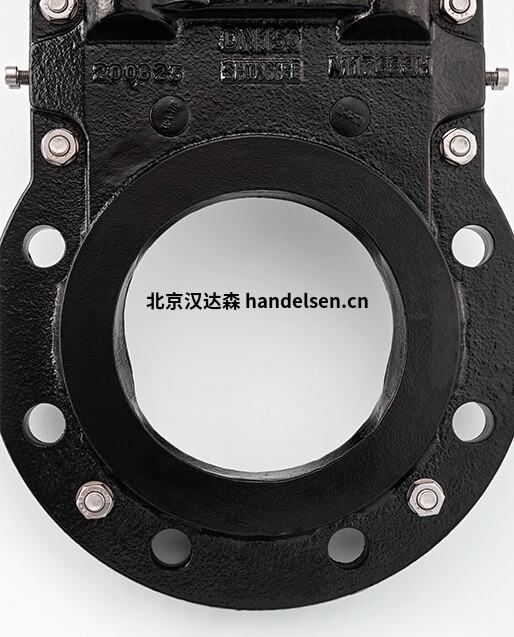

3、密封阀座嵌于阀体内,避免受到流体冲刷磨损。在阀门底部,平滑没有凹槽,确保杂质不会堆积。在阀门关闭时, U型阅板的底边和两侧面拉触密封,实现双向切断。阀门关闭时,阀板前沿刀刃和阀体配合形成剪刀,具有切断功能。

4、硬化的不锈钢闷板大大提高阀板的耐磨能力,有效抗击纸浆的冲蚀。,

5、压盖处的密封采用自膨胀填料密封,如果长期使用而阀门填料处出现泄漏时,无需拆解阀门即可在线进行填料自膨胀调整,或添加膨胀材料。

6、填料前沿设置金属刮刀,在阀门开启时首先自动清理阀板上的附着物,以免污物损伤填料。7、阀门安装没有方向性要求。

8、不锈钢阅板的光洁度符合VSM10330-N7标准,优于Ral.6微米,有益于减小阀门扭矩,提高填料和间门寿命。

9、所有螺栓均为不锈钢材质,其它非不锈钢部件均喷涂环氧树脂涂层进行防腐处理,满足户外标准SL29125.

10、执行机构在开始95%行程快速动作,最后3-5%行程实现缓闭,这将有助于清洁底部密封面和避免因快速关闭而造成的撞击。

11、气缸缸体经过光洁度和防腐处理,保证百万次以上寿命。

12、阀门设计符合欧洲人类安全条理。
应用领域:
造纸:各种浓度的纸浆,浆渣,黑液,废纸,碎布,木屑纸浆。

化工:各种粉尘、颗粒、废渣、固液混合体,如:聚乙烯,聚丙烯,聚氯乙烯,碳黑等工艺装置。

市政:污水,污泥,带固体颗粒的废水。

发电:煤灰输送。

矿业和炼钢:轧屑、选矿、灰渣输送、水泥生产。

其他:粮食、水泥的秤量及装袋系统。
规格：

尺寸范围: DN50-DN2400

公称压力: PN10-PN160, ANSI CL150,CL300

法兰标准: DIN PN10-PN160, ANSI CL150,CL300

泄漏测试标准: DIN3230第3部分1级(零泄漏)

面到面尺寸: EN558-1, DIN3202

材质：

注:标准配置中,所有非不锈钢部件均进行防腐处理

其它附件电动执行机构:

德国AUMA SA系列,可选配就地控制箱,阀位输出,阀位定位器等选件。

电磁阀型号: Birkert 5413, 220VAC或24VDC, 2位4通, IP65, PVC

空气管与气缸相联接。

限位开关:

1. 机械: 220AC或24VDC, IP652.

2. 金属感应式: 2线制或3线制, 12-48VDC或220VAC, IP67

3. 磁感应式: 3线制, 24VDC, IP67
