schmalz3D夹具SSCB
schmalz3D夹具SSCB
用于生产线各种工件自动化、精确抓取和装夹的吸盘平衡吸块
| 靳丛伟 QQ：2853369885 手机：15810543160 电话：010-64714988-211 传真：010-64714988-668 邮件：tk1@handelsen.cn |
 |
是安全抓取装夹不平整3D自由曲面的理想之选
通过精确扫描工件轮廓，提供镜像抓取和装夹
无驱动调整，无需机械制动或定位辅助
自由3D曲面工件装夹系统
通过自动化装配程序精准地定位工件
产品亮点
端接器可实现精确工件定位
通过2D参照面进行3D自由形态软件控制
可单独锁定未施压定位销
工件接触面上采用特殊支撑材料
优势
抓取和装夹系统设计灵活
抓取和装夹系统自动设置流程
自动调整适应工件轮廓
可靠、精确的固定复杂零件
1.SCB-78 93.5-107.5 ZP 60 SAB-NBR:真空夹紧系统 用于自动夹紧、中径 D mk:78,0 mm
适用领域:93.5 ... 107.5、真空吸盘:波纹吸盘 SAB、连接方式:Ø60mm、材质:NBR、材质硬度:60,0 Shore A、高度 H1:117,30 mm
属性 数值
中径 60
自重 1,300 g
吸盘材质 丁腈橡胶 NBR
材质硬度 60 Shore A
2.SSCB-78 141-171 ZP M6-IG FSG-VU1：真空夹紧系统 用于自动夹紧、中径 D mk:78,0 mm、适用领域:141.0 ... 171.0、真空吸盘:波纹吸盘 FSG、连接方式:M6-F、材质:VU1、材质硬度:72,0 Shore A、材质:NBR、高度 H1:179,00 mm
属性 数值
中径 60
自重 2,609.7 g
吸盘材质 丁腈橡胶 NBR
材质硬度 72 Shore A
3.SSCB-78 141-171 ZP M6-IG FSG-VU1、真空夹紧系统 用于自动夹紧、中径 D mk:78,0 mm、适用领域:141.0 ... 171.0、真空吸盘:波纹吸盘 FSG、连接方式:M6-F、材质:VU1
材质硬度:72,0 Shore A材质:NBR、高度 H1:179,00 mm
属性 数值
中径 60
自重 2,597.8 g
吸盘材质 丁腈橡胶 NBR
材质硬度 72 Shore A
4.SSCB-30 60.7-66.5 ZP M4-IG SAB-NBR：真空夹紧系统 用于自动夹紧、中径 D mk:30,0 mm、适用领域:60.7 ... 66.5、真空吸盘:波纹吸盘 SAB、连接方式:M4-F、材质:NBR、材质硬度:60,0 Shore A、材质:NBR、高度 H1:71,80 mm
属性 数值
中径 22
自重 200 g
吸盘材质 不锈钢材质
材质硬度 60 Shore A

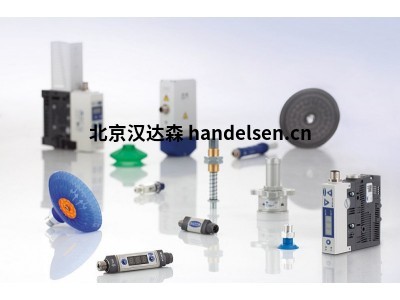

德国schmalz部分产品型号 ①德国schmalz JGP 300-1 ②德国schmalz JGP 64-2-AS ③德国schmalz SAOG-S 80x30 NBR-60 RA ④德国schmalz 真空发生器SBP15G02SDA ⑤德国schmalz 夹爪39305541MPG-plus64-V ⑥德国schmalz 真空组件SCP 20 NC AS ⑦德国schmalz 真空发生器SEM-C 25 SDA NC AS ⑧德国schmalz 真空波纹吸盘SAOB 60x30 HT1-60 G1/4-AG ⑨德国schmalz 电磁阀EMV-10-24V-DC-3/2-NO
