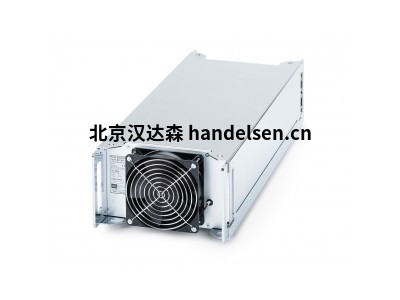

德国 ADL 单极脉冲发生器 SD 301/500

产品介绍

输出：频率，20 kHz  电压，500 V  功率，30kW

高达 35 千瓦

与 ADL DC 电源连接时，脉冲发生器产生带有反电压脉冲（反向脉冲）的单极脉冲，以加快阴极放电。与 SD 150 和 SD 300 相比，与反电压脉冲相结合的极快的全自动电弧抑制可将电弧能量降低约 50%。这些设备以 20 kHz 的固定频率工作。使用外部信号发生器，频率可以在 1 kHz 到 40 kHz 的范围内变化。最多八台发电机可以通过控制线路相互连接以实现自动同步。

SD 151、SD 301 和 SD 351 中的创新电子设备可补偿运行时间的差异，因此即使在高压输出并联的情况下也无需主振荡器即可实现精确同步。



特点

反电压脉冲

输出功率 15 kW、30 kW、35 kW

并联运行高达 280 kW

自动灭弧

风冷

½ 19" 外壳中的紧凑型设计，3 U

无电位输出



常用型号

ADL SD 151

ADL SD 301

ADL SD 301/500

ADL SD 351



技术数据

带反电压脉冲的单极操作模式

消弧 自动参数化

灭弧时间<2 μs

3 µH 输出电感时的电弧能量 <0.3 mJ / kW

状态 LED 显示
