产品介绍

Phytron ZSS 步进电机

高精度步进电机。优化的几何形状和磁化，以实现平稳运行

Phytron ZSS 步进电机（19 - 56 毫米）提供高精度和平稳运行。ZSS电机具有多达 102.400 个可接近的位置（200步进电机，以微步进模式驱动，具有 1/512 步进分辨率和编码器），可为您的应用提供高精度定位功能。

基于其几何形状，ZSS 系列具有平稳的低共振运行性能。受益于低噪音、典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。

技术细节

用于单极或双极控制模式的两相混合式步进电机

保持扭矩从 3.8 到 700 mNm

尺寸 ZSS 19 至 56 毫米

每个尺寸最多 3 种电机类型和 3 个标准绕组

标准步数/转：200，步距角：1.8°

取决于电机尺寸的特殊步数

最低防护模式：IP40

允许的环境温度：-30 °C 至 +80 °C

可选：齿轮、电机制动器、编码器、第二轴、散热片、联轴器等。

可用型号

尺寸、步数、绕组：参见数据表中的表格

自由线端或保护盖、散热器、第二轴

齿轮、电机制动器、编码器

Phytron phy BASIC 电机

高精度、高扭矩、运行平稳

我们的电机系列phy BASIC结合了价格优化设计的优点和出色的操作特性。

这使得phy BASIC电机特别适用于制造行业的标准应用。良好的运行性能、高扭矩和扎实的工艺使phy BASIC成为 IP 40 环境中快速精确定位任务的绝佳选择。

技术细节

两相步进电机

保持扭矩从 50 mNm 到 7.2 Nm

边缘尺寸从 20 到 86 毫米

步数（标准） 200

1.8° 步进电机的步进精度为 5 %

工作电压phy BASIC 20,28,42 (NEMA 8, 11, 17): 36 to 48 V DC

phy BASIC 56, 86 (NEMA 23, 34): 72 V DC

标准连接：4 引线并联

防护等级 IP 40

绝缘等级 B，130 °C

绝缘电阻 100 MΩ

包含配套连接器的电缆

选项：

齿轮

后轴



Phytron ZSH 步进电机

与 ZSS 一样，ZSH 步进电机在每个动作中都设置了强大的口音。他们将 ZSS 电机的直径扩大到 57 至 107 毫米。

技术细节

用于单极或双极控制模式的 2 相混合式步进电机

保持扭矩从 0.45 到 17 Nm

直径 ZSH：57 至 107

NEMA 兼容

步数/转：200，步距角：1.8°

最低保护模式：IP54、IP68 根据要求

允许的表面温度：-30 °C 至 +80 °C

（短时间可达 100 °C）

可用型号：

尺寸和绕组：参见数据表中的表格

自由线端或接线盒

双轴

齿轮

马达刹车

编码器

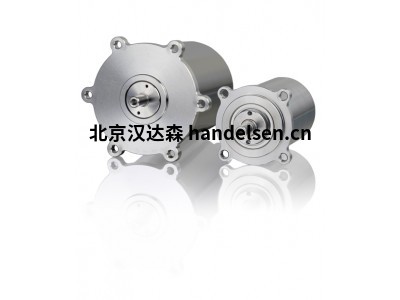

Phytron VSS / VSH 步进电机

优势：在极端条件下执行的解决方案

Phytron 的 VSS / VSH 步进电机是 30 多年空间技术经验的结晶。专门设计的两相混合式步进电机可用于高达 10 -11 hPa 的真空环境。它们是特殊环境的最佳选择，例如深度和高温或极端辐射强度。

技术细节

用于在真空或空间中运行或用于低温应用的步进电机

高冲击和振动载荷

真空度高达 10 -11 hPa

温度范围取决于应用

抗辐射能力高达 10 6 J/kg

保持扭矩从 3.4 mNm 到 13 Nm

直径 19 至 125 毫米

每转完整步数：200 (1.8°)

排气孔以避免残留气体

可选的：

VGPL 行星/谐波传动齿轮

热敏元件型 KTC/Pt100 电阻传感器

解析器

双轴

定制结构：

在恶劣环境中运行，兼容洁净室，带主轴的电机

用于减轻重量和抗振性的集成电机齿轮类型 - 钛外壳或空间应用

减少磁发射



Phytron PHY SPACE 步进电机

该PHY SPACE 步进电机系列是30年以上的空间遗产和空间超过1000 Phytron电机的结果。所述PHY SPACE内置抵抗振动，辐射和高温。由于采用符合 ECSS 的材料，phy SPACE 满足超高真空使用的高要求，

同时提供最佳的功耗、散热、杂散磁通量、高精度定位、长寿命和极端坚固性。

技术细节

两相混合步进电机

保持扭矩从 3.1 到 420 mNm

直径从 20 到 57 毫米

每转 200 步

1.8° 精度 5 %

专为冲击和振动负载而设计

4 导联平行

预脱气

K元素集成

-40 °C 至 +120 °C

高达 +200 °C 的绕组温度（短期）

抗辐射能力高达 10 6 J/kg

排气温度高达 200 °C（组件）

除气率：TML <1 %，CVCM <0.1 % 或更好（<125 °C）

升级选项：

升级“轻量级”：外壳和轴由钛制成

升级“抗辐射”：由于特殊材料，抗辐射能力高达 10 6 J/kg

升级“空间测试”：振动测试、冲击、热循环

​

关于Phytron

Phytron 于 1947 年在这些价值观的基础上成立，至今仍保留着这些价值观。我们的员工定期参加进一步的培训课程，并从各级管理人员的公开交流中受益。因此, Phytron 取得了稳步的成功，并被评为“TopJob”公司。

对完美的不断追求与数十年的经验相结合，使 Phytron 成为极端环境条件自动化解决方案领域高科技设备的领先供应商之一。除了带有可选齿轮和反馈系统的高精度步进电机和线性执行器外，Phytron 还提供广泛的电力电子设备和控制装置，
