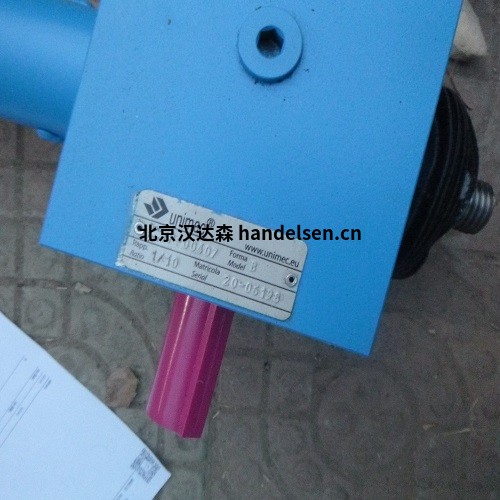

unimec梯形螺旋千斤顶TP183 0.5 ton - 5 kN
unimec易用性和高可靠性使 UNIMEC 梯形螺旋千斤顶适用于多种用途。它们可用于提升、拉动、移动或对齐任何类型的负载，具有其他搬运方法难以实现的完美同步性。 UNIMEC 梯形螺旋升降机是绝对不可逆的，也就是说，它们可以支撑其施加的负载，而无需任何制动器或其他锁定系统。
螺旋千斤顶可以单独使用，也可以成组使用，与轴、接头和/或锥齿轮箱正确连接。它们可以由不同的电机驱动：电动，交流或直流，以及液压或气动马达。它们也可以手动或任何其他类型的传输驱动。除了以下页面中显示的型号外，UNIMEC 还可以生产定制设计的螺旋千斤顶，以满足所有要求。
UNIMEC 梯形螺旋千斤顶采用创新技术设计和制造，以提供一种在传动装置中体现最先进技术的产品。最高质量和 37 年的长期经验能够满足最苛刻和最复杂的要求。外表面完全经过机器加工，零件组装时特别小心，以允许应用支撑、法兰、销钉或项目可能需要的任何其他组件。整个产品线中双导轨的应用即使在最艰苦的操作条件下也能提供非常好的运行效率。
特殊的密封系统使内齿轮能够在润滑油浴中运行，从而确保它们具有较长的使用寿命。
材料
| 郜赛楠 QQ：2853369883 手机：18518172483 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn |
 |
 |
材料
标准的
规范
迹象
蠕虫
16镍铬合金4
EN 10084：2008
表面硬化合金钢
硬化并磨碎在牙齿和支架上
车轮磨损
CuAl10Fe2-通用
EN 1982：2008
铝青铜
冷成型
螺纹主轴
C45型
EN 10083-2：2006
碳钢
Tr 18x3 （ISO 2901：2016） - 轧制或机加工
卡特
铝硅12
EN 1706：2010
铝合金
在 6 个面上完全加工
润滑剂
多重产品总数 MS2
钙基润滑脂
60 克
一般特点
|
工作温度 [°C] |
-10°C / 80 °C |
|
静载荷（牵引或压缩） |
10 千牛 |
|
动态载荷（牵引或压缩） |
5 千牛 |
|
最大输入速度 |
1800 转/分 |
|
主齿轮箱重量 |
1，8 千克 |
|
梯形螺钉重量 |
1，6 千克/米 |
|
最大负载时的反旋转扭矩 |
7牛米 |
|
最大允许静态横向载荷 |
0 氮 |
|
中心到中心直径 |
30 毫米 |
|
蜗杆上的最大径向载荷 |
100 N |
|
标准工作条件 |
25 °C - 10% |
具体特点
|
标称比率 |
||
|
1/5 |
1/20 |
|
|
实际比率 |
1/5 |
1/20 |
|
每卷蠕虫的平移量 |
0，6 毫米 |
0，15 毫米 |
|
效率 |
29 % |
24 % |
|
启动效率 |
20 % |
17 % |
|
最大线速度 |
1080 |
270 |
|
最大负载下的扭矩 |
1，7 牛米 |
0，6 牛米 |
|
蜗杆螺杆最大扭矩 |
23 牛米 |
23 牛米 |
|
怠速扭矩 |
0，1 牛米 |
0，08 牛米 |
欧拉定律（安全系数 =2;动态压缩载荷）
极限载荷 1（红色）- 2（蓝色）-3（绿色
）C = 载荷
[kN] L = 总梯形螺钉长度 [mm]
功率曲线
洋红色区域表示潜在的加热风险。工作周期必须仔细分析。
VR = 蜗杆转速 [rpm]
VL = 主轴平移速度
[毫米/分钟] P = 请求的输入功率 [kW]
