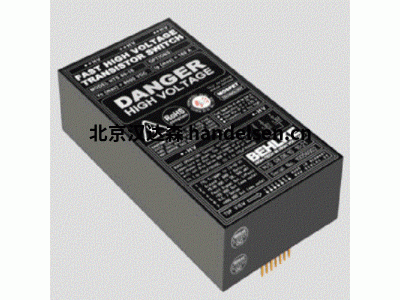

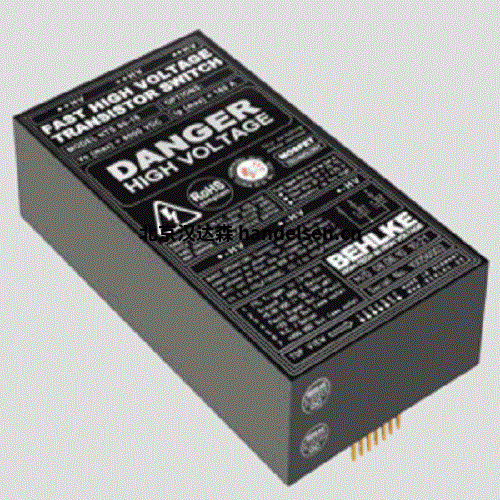

behlke HTS-SCR系列高压开关HTS 40-1000-SCR

behlke高压开关，电流取决于时间，晶闸管/ SCR

● 坚固耐用，价格便宜的HV开关，用于放电应用以及与快速高压FDA续流二极管相关的阻尼正弦波振荡的产生

● 高峰值电流能力

● 极高的di / dt，不会因大体积而损害可靠性和预期寿命带有单个栅极驱动器的单个SCR的数量

● 非常耐过载

● 通过简单的TTL触发脉冲（2-5 V）易于点火

郜赛楠 QQ：2853369883   手机：18518172483 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn

● 非常紧凑和轻便

●各种冷却选项

behlke应用注意事项：

与具有非常有限的dv / dt和di / dt功能的传统碟式晶闸管开关不同，快速的BEHLKE晶闸管开关模块由大量较小的晶闸管管芯（类型取决于多达1000个单晶闸管）组成，并串联连接，因此对于单个晶闸管，极限dv / dt和di / dt可以有效地拆分为非临界值。每个晶闸管都由其自己的高度同步和隔离的栅极驱动器触发。这使得非常短的栅极布线成为可能，并避免了传统晶闸管开关设计中已知的危险热点。BEHLKE晶闸管开关可以在物理上可能的zui高di / dt和dv / dt速率下以及在可能的zui高峰值电流下安全地运行，而没有预期的寿命下降。BEHLKE晶闸管开关是真正由栅极控制的，不会从负载电路汲取点火能量。这允许从几乎0 V（提供足够的咬合电流）安全切换到最大电压，而没有任何限制。

开关至少隔离了最大工作电压的150％，因此可以轻松实现高端开关应用。为了节省成本和节省体积，尤其是在低压侧开关应用（例如撬杠电路）中，所有BEHLKE晶闸管开关也可以采用可选的非对称隔离制成，例如正极200 kV，负极30 kV。 。每种晶闸管开关型号都可以通过定制的隔离电压额定值来满足特殊的隔离电压要求，无论其工作电压如何。“常规”隔离电压选项的范围为40 kV至200 kV（选择ISO-40，ISO-80，ISO-120，ISO-200）。可根据要求提供符合欧洲安全标准的“医学认证”。在约4至8周的交货周期内，可以在1到150 kV（AC / DC）之间定制任何电压，在1到100 kA之间定制任何峰值电流。如果定制交换机可以在现有平台上实现，则我们不收取额外费用。请咨询BEHLKE。

为了并联连接多个晶闸管开关，它们配备有同步I / O。如果一个开关由于故障（例如，过热）而关闭，则此功能可确保同步触发并禁止其他开关模块的触发输入。由于开关的高di / dt能力可能导致强大的电磁场，因此在所有 较大的感应环路区域中，建议使用单独的控制单元（选件SEP-C）。

这尤其适用于非常大的开关模块，并且di / dt> 5 kA / µs。对于具有中小型开关模块的应用，我们建议使用印刷电路板（最终采用多层技术），以zui大程度地减少杂散电感并保持感应环路的面积较小。

带有印刷电路板的设计还保证了整个电子系统的可再现EMC行为。在任何情况下，请确保负载圆环与控制圆环之间保持适当距离，以避免磁反馈效应，否则内部安全电子设备将检测到故障情况，并且开关将锁定2秒钟。每次射击后。大多数开关都通过红色LED指示此情况。

所有BEHLKE晶闸管开关都可选配接地冷却法兰（选件GCF），镀镍铜散热片（选件CF），石墨散热片（选件CF-GRA，陶瓷散热片（选件CF-CER），水冷却（选件ILC），非导电性冷却剂的直接液体冷却（选件DLC）或具有陶瓷冷却表面的CSS（选件CSS）。为避免高电压下散热片产生电晕放电，我们建议直接液体冷却（选件DLC）为在电压高于40千伏的冷却）或陶瓷的冷却翅片（选项CF-CER）或水冷却（可选ILC）。出口限制：

最大峰值电流等于或大于500安培的快速固态开关受美国法律和德国法律（双重使用法规）限制出口。未经美国或德国出口当局的有效出口许可证，不得将这些货物出口到第三国。可能需要最终用户声明。请咨询BEHLKE。

产品代码： 型号包含有关电压，电流和开启行为的编码信息。前一位数字代表电压，单位为kV，短划线前的最后一位数字表示接通行为（0 =固定导通时间，1 =可变导通时间）。破折号后的数字表示以安培x10为单位的电流。第二个破折号后的字母编码特殊功能。示例HTS 60-100-SCR：HTS = HV晶闸管开关，6 = 6 kV，0 =取决于固定导通时间的电流，100 = 1000安培，SCR =硅控制整流器（晶闸管）。
