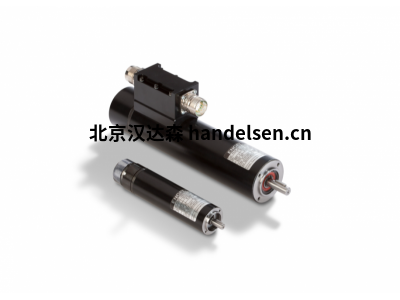

ENGEL Elektroantriebe HFI 2230 HFI 2260电机
ENGEL Elektroantriebe
HFI 2230 HFI 2260电机
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
HFI 2230 HFI 2260电机
产品参数：
最高转速 rpm 5000 4000
母线电压 VDC 24/48 24/48 ± 20%
额定转速 rpm 4000 3000
标称电流 2) ADC 6.1 / 3.0 7.1 / 3.6
标称功率 2) *) W 95 120
操作到 VDE 0530 S1
保护符合 VDE 0530 IP 54
旋转方向可逆
结构形状符合 VDE 0530 IM B5 - 通过端板对齐
HFI 2230 HFI 2260机械数据：
电机转动惯量 kgm2 0.005 * 10-3 0.009 * 10-3
额定扭矩 2) *) Nm 0.23 0.38
峰值扭矩 *) Nm 0.5 0.8
速度调节常数 N-1 cm-1 rpm 35 17
机械时间常数 ms 2.2 1.8
摩擦力矩 Nm 0.025 0.025
转子重量 kg 0.13 0.21
总重量 kg 0.85 1.15
球轴承 A/B 侧 609/698 609/698
阻燃剂
(允许径向轴负荷) 3) N 50 50
FA（允许轴向轴负荷） N 20 20
HFI 2230 HFI 2260电气数据：
相数 3 3
极数 6 6
终端电阻 4) W 0.31 / 1.2 0.22 / 0.83
电感 4) mH 0.19 / 0.76 0.16 / 0.61
电压常数 1) *) V / 1000 rpm 3.3 / 6.6 4.0 / 8.0
扭矩常数 1) *) Nm / A 0.027 / 0.054 0.033 / 0.066
电时间常数 ms 0.6 0.7
HFI 2230 HFI 2260热数据：
环境温度范围°C 0 ... 40 0 ... 40
隔离到 VDE 0530 F F
热时间常数 min 10 15
温升 不适用K/W 1.1 1.0
HFI 2230 HFI 2260驻车制动：
静态制动扭矩 Nm 1 1 自动激活
功率 W 10 10
质量转动惯量 kgm2 0.0021 * 10-3 0.0021 * 10-3
电机重量包括驻车制动器 kg 1 1.3
HFI 2230 HFI 2260信号接口：
模拟输入 5) AE1 ± 10V, 12Bit, Ri = 22kOhm 设定点设置
数字输入 5) DE1 ... DE8 0.0V ≤ Uoff ≤ 5.0V DE1 = 启用
15.0V ≤ Uon ≤ 30V DE2 ... 8 = 功能部分可配置
数字输出 5) DA1 24V, 50mA, o.C.功能可配置
DA2 例如准备好，速度指示...
串行接口 RS232 最大 115200 波特，用于“DSerV”软件通信
(可选) CANopen max. 1Mbit/s, ISO11898
（可选）现场总线 EtherCAT、PROFINET、EtherNet/IP 基于以太网
（可选）安全安全扭矩关闭 (STO) acc。到性能级别 [e]，猫。 3; SIL-3
HFI 2230 HFI 2260连接器：
弯角连接器，可旋转 300° 915 系列 itec (INTERCONTEC) 电源 + I/O + RS232
角度连接器，可旋转 300 °（可选） 615/915 系列 ytec (INTERCONTEC) 电源 + I / O + RS232 + CANopen
法兰连接器电机（可选）915 系列连接器，15-pol。 (INTERCONTEC)电源+I/O+RS232
现场总线（可选） 2 x M12 插座，4 针，D 编码现场总线 1 + 现场总线 2
安全（可选）M12 插头，8 针，A 编码 STO
*) 容差 -10% 1) 正弦峰值 2) 值适用于安装在厚度为 10 mm 的至少 0.15 m² 的铝板（散热器）上的驱动器。对于带变速箱的版本，
带集成驻车制动器或带径向轴封的值会降低。 3) 轴伸的中心。 4) 在两相之间测量。 5) 可选功能：AE1DE6、DA1DE5、DA2DE4。
保留技术数据和设计更改。
