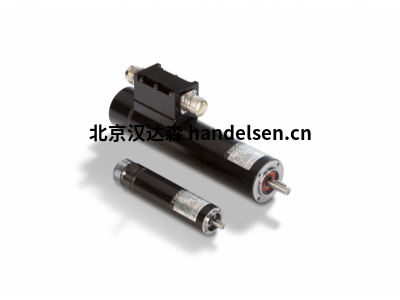

ENGEL Elektroantriebe 型号 HFI 3760 HFI 3790电机
ENGEL Elektroantriebe
型号 HFI 3760 HFI 3790电机
产品参数：
最高转速 rpm 4000 4000
母线电压 VDC 48 48 ± 20%
额定转速 rpm 3000 3000
标称电流 2) ADC 10.7 13.4
标称功率 2) *) W 440 565
操作到 VDE 0530 S1
保护符合 VDE 0530 IP 54
旋转方向可逆
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
结构形状符合 VDE 0530 IM B5 - 通过端板对齐
机械数据：
电机转动惯量 kgm2 0.075 * 10-3 0.11 * 10-3
额定扭矩 2) *) Nm 1.4 1.8
峰值扭矩 *) Nm 3.0 4.0
速度调节常数 N-1 cm-1 rpm 1.7 0.9
机械时间常数 ms 1.5 1.1
摩擦力矩 Nm 0.08 0.09
转子重量 kg 0.6 0.82
总重量 kg 2.95 3.8
球轴承 A/B 侧 6202/6201 6202/6201
阻燃剂
(允许径向轴载荷) 3) N 150 150
FA（允许轴向轴载荷） N 100 100
ENGEL Elektroantriebe
HFI 3760 HFI 3790电气数据：
相数 3 3
极数 6 6
终端电阻 4) W 0.12 0.065
电感 4) mH 0.22 0.2
电压常数 1) *) V / 1000 rpm 9.3 9.5
扭矩常数 1) *) Nm / A 0.077 0.079
电气时间常数 ms 1.8 3.1
ENGEL Elektroantriebe
HFI 3760 HFI 3790热数据：
环境温度范围°C 0 ... 40 0 ... 40
隔离到 VDE 0530 F F
热时间常数 min 25 30
温升 不适用K/W 0.62 0.61
ENGEL Elektroantriebe
HFI 3760 HFI 3790驻车制动：
静态制动扭矩 Nm 3.5 3.5 自动激活
功率 W 12 12
质量转动惯量 kgm2 0.018 * 10-3 0.018 * 10-3
电机重量包括驻车制动器 kg 3.3 4.15
ENGEL Elektroantriebe
HFI 3760 HFI 3790信号接口：
模拟输入 5) AE1 ± 10V, 12Bit, Ri = 22kOhm 设定点设置
数字输入 5) DE1 ... DE8 0.0V ≤ Uoff ≤ 5.0V DE1 = 启用
15.0V ≤ Uon ≤ 30V DE2 ... 8 = 功能部分可配置
数字输出 5) DA1 24V, 50mA, o.C.功能可配置
DA2 例如准备好，速度指示...
串行接口 RS232 最大 115200 波特，用于“DSerV”软件通信
(可选) CANopen max. 1Mbit/s, ISO11898
（可选）现场总线 EtherCAT、PROFINET、EtherNet/IP 基于以太网
（可选）安全安全扭矩关闭 (STO) acc。到性能级别 [e]，猫。 3; SIL-3
