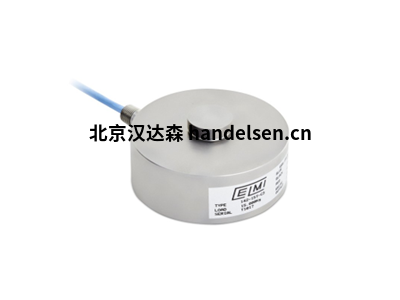

意大利CELMI称重传感器并不完全相同
意大利CELMI称重传感器并不完全相同
吴亚男 QQ:2853369884 手机:17718583804 电话:010-64714988-212 传真:010-64714988-668 邮件:tk2@handelsen.cn |
称重传感器并不完全相同:根据使用目的,称重传感器的类型在结构和组成上有所不同。让我们一起深入研究它。
在用于电子称重的称重传感器中,使用电动应变片命名电池当然是必须的。通常,电动应变片只不过是一种测量仪器,能够检测受机械或热应力影响的材料的变形,甚至是最小的变形。通过检测变形,可以获得材料所承受的载荷。
因此,带有电动应变片的称重传感器由粘合电阻的金属主体组成,即真正的应变片。当施加负载时,金属变形,改变所施加的应变片的电阻。
平均而言,每个称重传感器都配有四个或八个应变片,在惠斯通电桥配置中相互连接,在对角线上以恒定电压供电。电桥在第二对角线上的输出端提供与电源电压和应变片电阻变化成比例的信号。后者是由施加的载荷引起的,该载荷使金属变形。
CELMI部分型号示例:
CELMI MPM480-489
CELMI MPM8320
CELMI MPM4730
CELMI MPM4700
CELMI MPM4530
CELMI MPM489P
CELMI MPM281
CELMI MPM180-185
因此,在输出端将提供以mV / V表示的信号,每个伏特电源一毫伏。
为了使应变片电桥精确,必须将其与以下辅助电路集成:
1.电桥复位电路:无负载时允许零输出;
2、零漂移补偿电路:允许中和零负载下温度变化引起的弹性模量变化;
3.场漂移补偿电路:与上述电路类似,该电路中和了负载过程中与温度变化相关的弹性模量的变化;
4、输出信号校准电路:通过使用与电源电压串联的高稳定性电阻器,使信号稳定;
最后,需要注意的是,输出信号校准电路和场漂移补偿电路必须对称地分配到整个电源电路上,以防止在使用具有多个称重传感器的系统时涡流循环。
